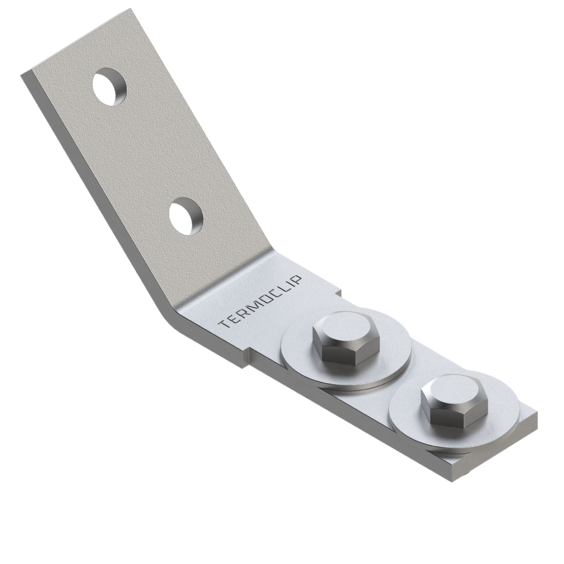

Уголок в сборе ТА P 45 38-41 6F4 (25шт/кор)
Уголок в сборе ТА P 45 38-41 6F4 (25шт/кор) характеристики
Уголок в сборе ТА P 45 38-41 6F4 (25шт/кор) описание
Назначение:
Соединительный элемент для сборки стеллажей, полок, а также профильных конструкций легких и средних систем для закрепления труб и вентиляционных каналов без сварки. Использование в том числе для монтажа прямо на стене, перекрытии или полу. Например, с помощью 2-х сборочных уголков 450 и куска шины можно изготовить опорный элемент для консоли.
Материал:
Сталь, гальваническое покрытие цинком.

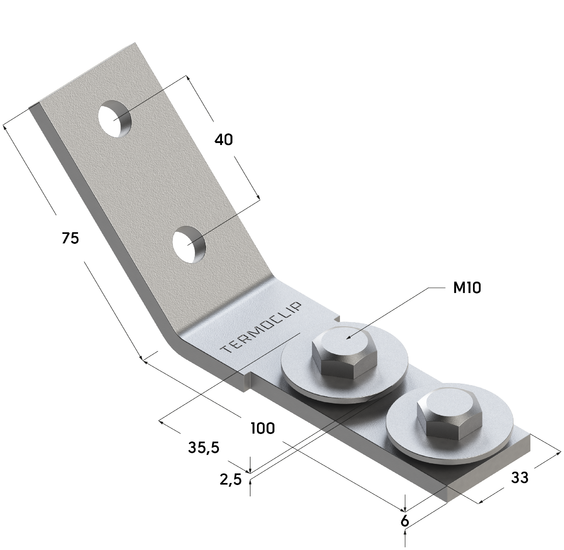

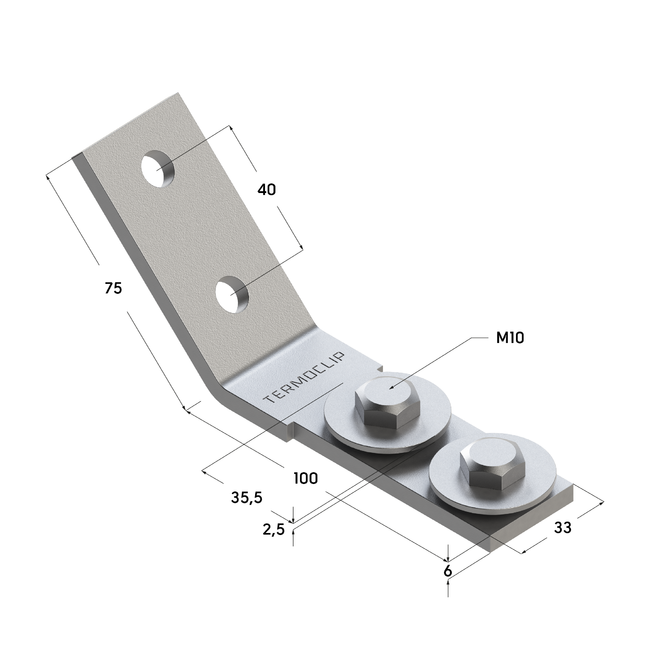

Длина, мм | Ширина, мм | Толщина металла, мм | Вес, кг | |
100x75 | 33 | 6,0 | 0,359 |
Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
28х18 | 0,8 | 1,5 | 12 |
28х30 | 0,8 | 1,5 | 12 |
Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
38х40 | 0,8 | 1,5 | 15 |
41х21 | 0,8 | 1,5 | 15 |
41х41 | 1,0 | 2,0 | 20 |
41х62 | 2,0 | 4,0 | 25 |
Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Монтаж

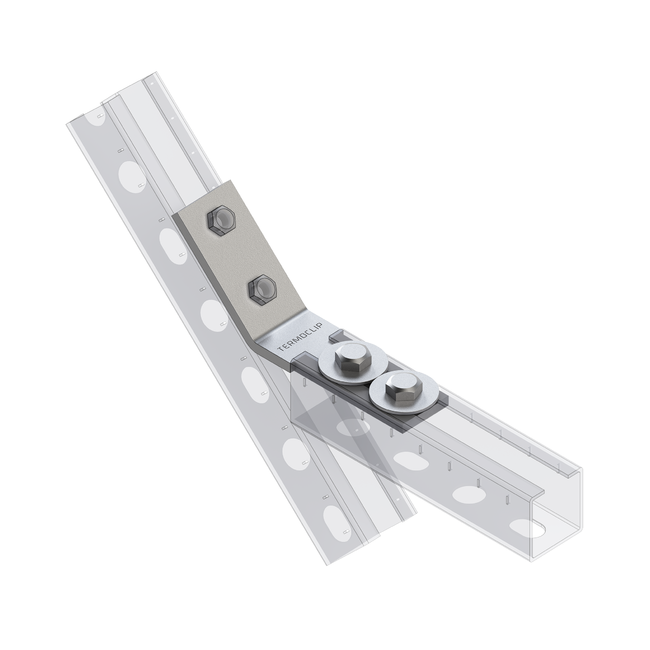

- Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций, может использоваться в конструкциях в качестве опоры консоли к стене к полу или потолку. Форма отверстий обеспечивают точную и удобную регулировку. Уголок монтируются в монтажный профиль с помощью 2-х шестигранных болтов и 2-х подкладных шайб - быстрый монтаж. Снижение трудозатрат при монтаже.
Преимущества Уголок в сборе 45˚ 38-41
- Универсальное использование, например, в качестве опорного уголка. Соединительный элемент;
- Системный элемент для профессиональных монтажных решений;
- Быстрый монтаж на месте благодаря предварительно установленным винтам и подкладным шайбам.
