Уголок TA 90 38-41 6F5 (40/20 шт/кор)
Уголок TA 90 38-41 6F5 (40/20 шт/кор) характеристики
Производитель
Termoclip (Сделано в РФ)
Уголок TA 90 38-41 6F5 (40/20 шт/кор) описание
Назначение:
Соединительный элемент для монтажа рам, стеллажей, каркасов средних и тяжелых систем.
Материал:
Сталь, гальваническое покрытие цинком.

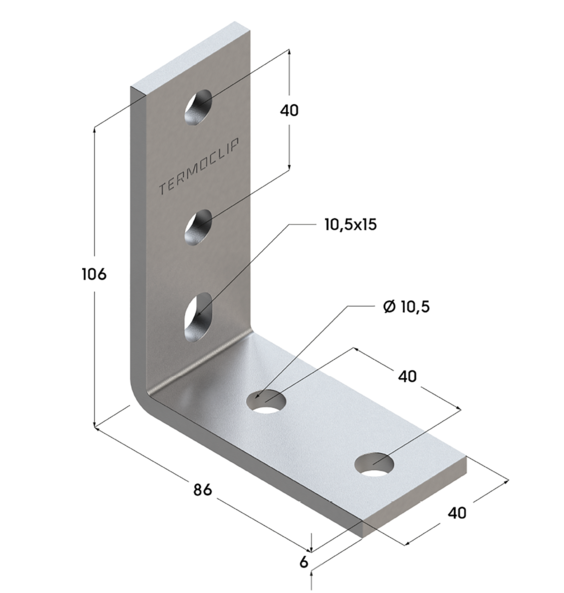

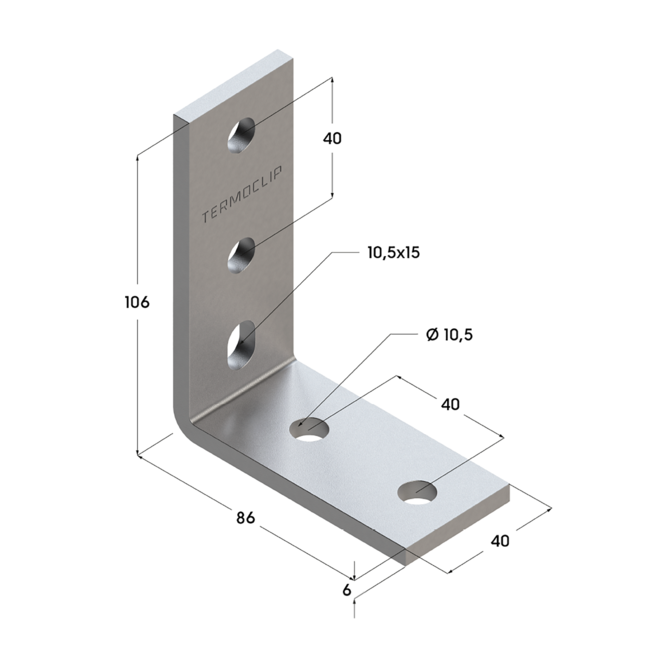

| Длина, мм | Ширина, мм | Толщина металла, мм | Вес, кг | |
| 86x106 | 40 | 6,0 | 0,3 |
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж

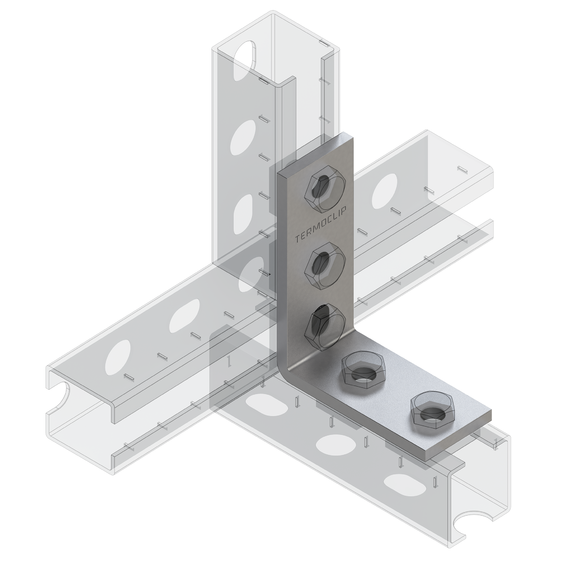

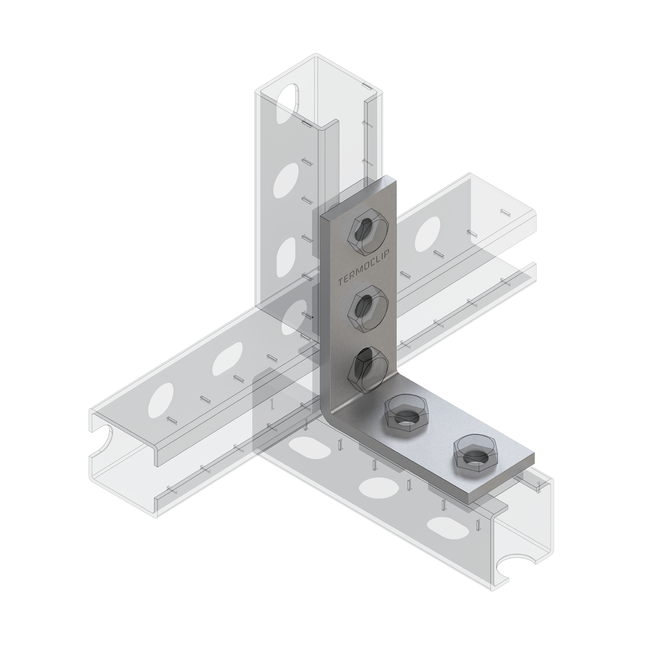

- Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций. Форма отверстий обеспечивают точную и удобную регулировку. Уголок может монтироваться в монтажный профиль с помощью - шестигранных болтов и гаек быстрого монтажа. Снижение трудозатрат при монтаже.
Преимущества Уголок 90˚ 38-41 6F5
- Сооружение стабильных конструкций без сварки;
- Высокая гибкость и простой монтаж;
- Хорошая адаптация к ширине монтажных профилей;
- Возможности регулируемого монтажа.
