Фланец торцевой поперечный TEF T 38-40 4F2 M10 (25шт/кор)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Фланец торцевой поперечный TEF T 38-40 4F2 M10 (25шт/кор) характеристики
Производитель
Termoclip (Сделано в РФ)
Фланец торцевой поперечный TEF T 38-40 4F2 M10 (25шт/кор) описание
Назначение:

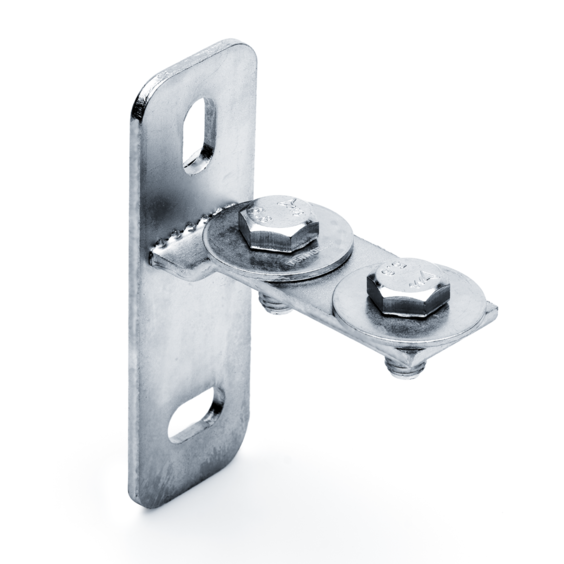

Торцевой фланец поперечный 38 - предназначен для прикрепления монтажных шин к стенам, полам или потолкам. Идеально подходит для крепления монтажных профилей в качестве траверс. С помощью монтажных профилей можно легко изготавливать поперечины в шахтах и каналах или же поперечины между другими строительными конструкциями, которые необходимо соединить. Торцевые фланцы предварительно монтируются с помощью 2-х шестигранных винтов и 2-х подкладных шайб.
Материал:
Сталь, антикоррозионное покрытие Zn 8-12 мкр.

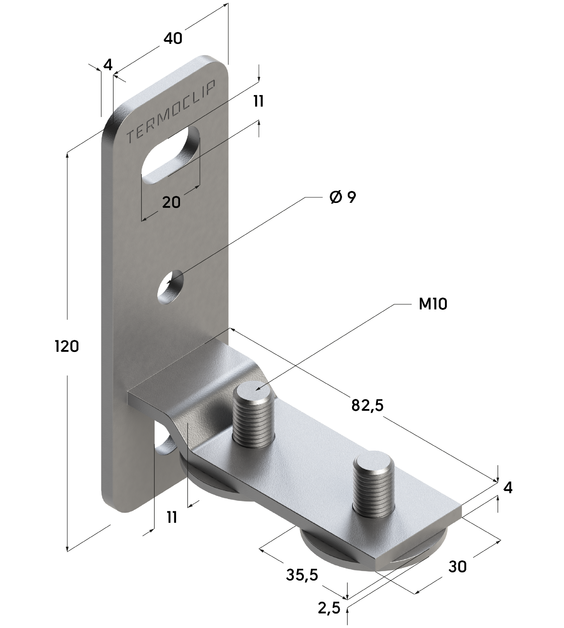

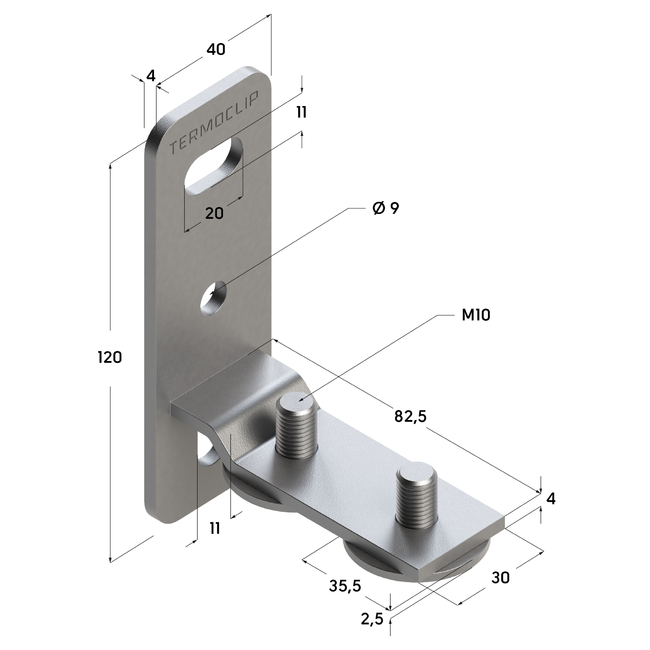

| Опорная площадка, мм | Соединитель | Вес, кг | ||||
| Длина / ширина, мм | Толщина, мм | Ширина, мм | Длина, мм | Толщина, мм | ||
| 120x40 | 4,0 | 30 | 82,5 | 4,0 | 0,27 | |
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Монтаж

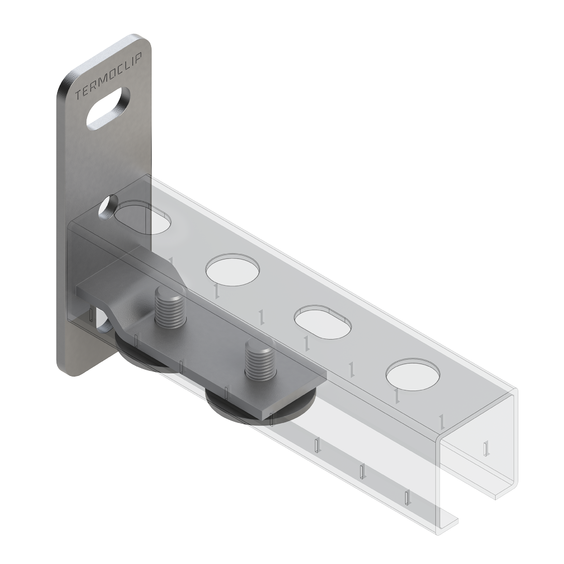

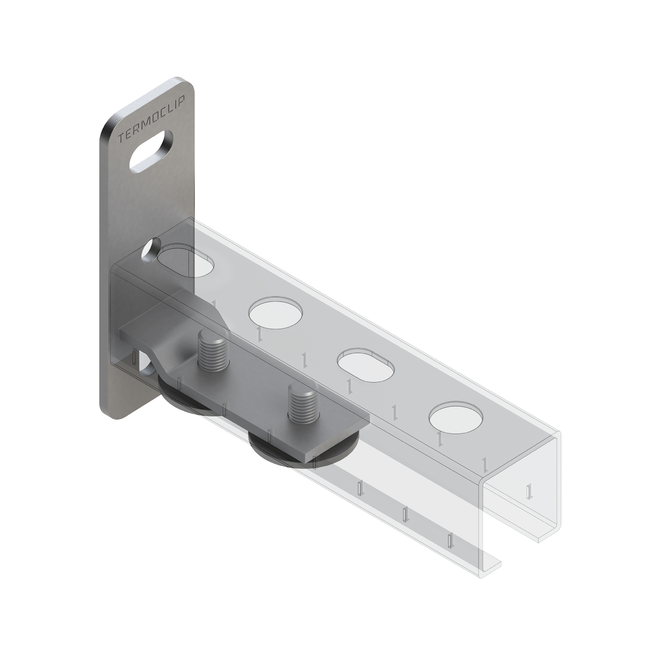

- Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций. Форма отверстий в основании обеспечивают точную и удобную регулировку. Торцевые фланцы монтируются в монтажный профиль с помощью 2-х шестигранных болтов и 2-х подкладных шайб - быстрый монтаж. Снижение трудозатрат при монтаже.
Преимущества Фланец торцевой поперечный 38-40 4F2 M10
- Наличие одинаково направленных продольных пазов в опорной плите обеспечивает хорошую регулировку/выверку по высоте торцового фланца;
- Жесткий соединительный элемент для несущих конструкций;
- Простой монтаж.
