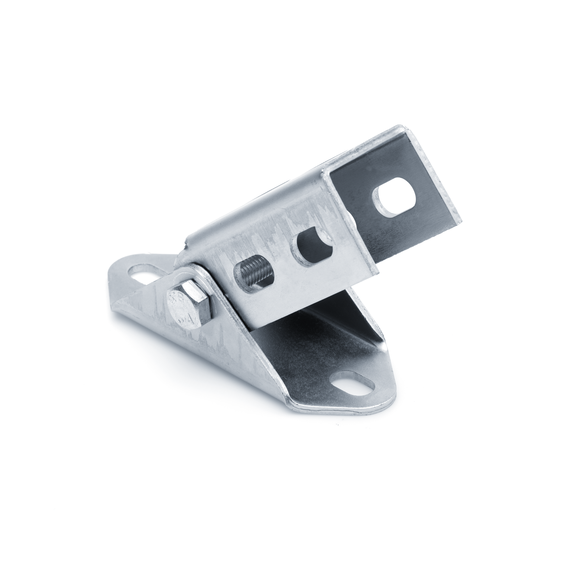

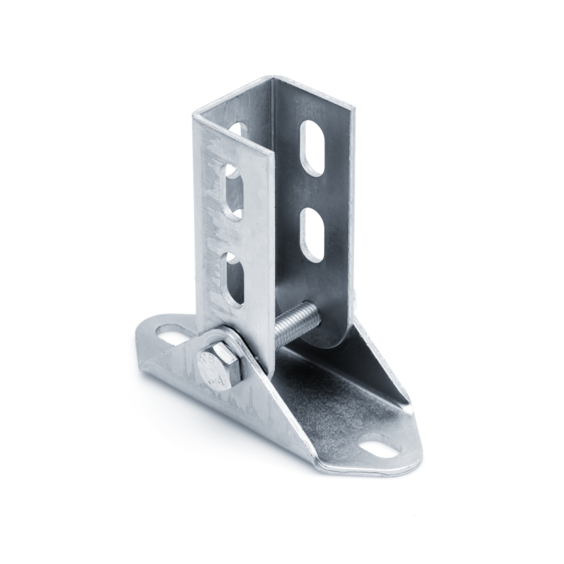

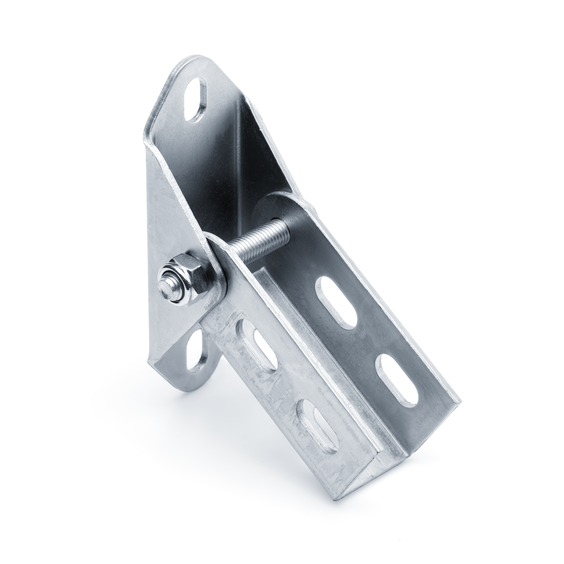

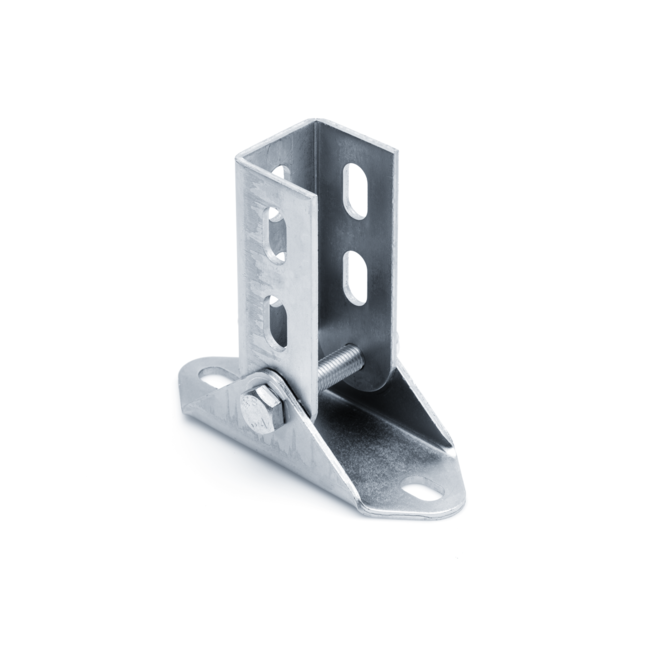

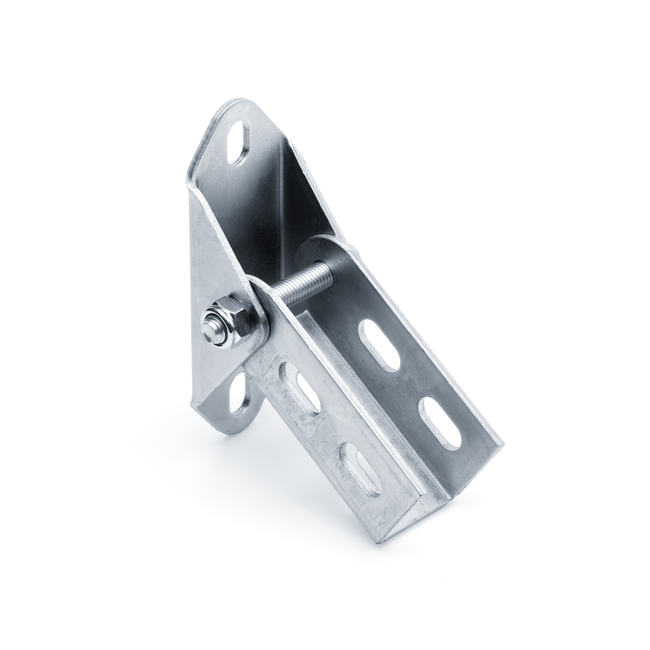

Фланец седельный поворотный TSF P 38-41 4F6 Termoclip
-
Комплектуем объекты. Расчет заявок — zakaz@werkman.ru
-
Скидки строительным и производственным компаниям
-
Минимальный заказ от 500 р.
-
Указанные на сайте цены и условия поставки не являются публичной офертой — статья 437 ГК РФ
Способы доставки:
-
Доставка в ПВЗ Яндекса (доставка до адреса)Подходит для не больших заказов — получение в пунктах выдачи Яндекс, опция курьерской доставки до дверей (если доступна).
-
Доставка Деловыми линиями и ТК Возовоз (для габаритных заказов)Крупногабаритные и тяжёлые грузы мы отправляем транспортными компаниями — сроки и стоимость рассчитываются менеджером.
-
Самовывоз со склада в Санкт-ПетербургеСамовывоз возможен по предварительному согласованию — время выдачи уточняйте у менеджера.
- Все о товаре
- Характеристики
- Описание
Фланец седельный поворотный TSF P 38-41 4F6 Termoclip характеристики
Фланец седельный поворотный TSF P 38-41 4F6 Termoclip описание
Назначение:
Обеспечение возможности монтажа профиля к любому типу основания и геометрии. Шарнирное соединение позволяет проводить выверенный монтаж, когда необходима точная регулировка с последующей фиксацией углового положения. Является элементом основания для присоединения профиля от 38 до 41. Надежность, простота и универсальность применения позволяют решать различные задачи по пространственному угловому раскреплению.
Материал:
Сталь, гальваническое покрытие цинком.
| Опорная площадка, мм | Седло | Вес, кг | ||||
| Длина / ширина, мм | Толщина, мм | Сечение, мм | Длина, мм | Толщина, мм | ||
| 150x50 | 4,0 | 50x42 | 120 | 4,0 | 0,55 | |
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж

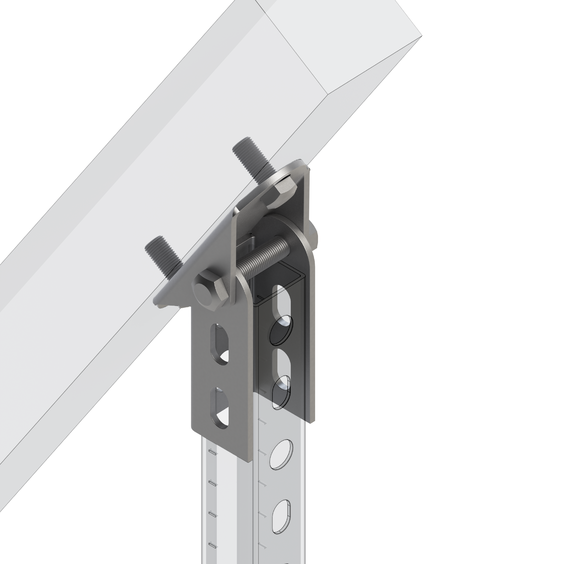

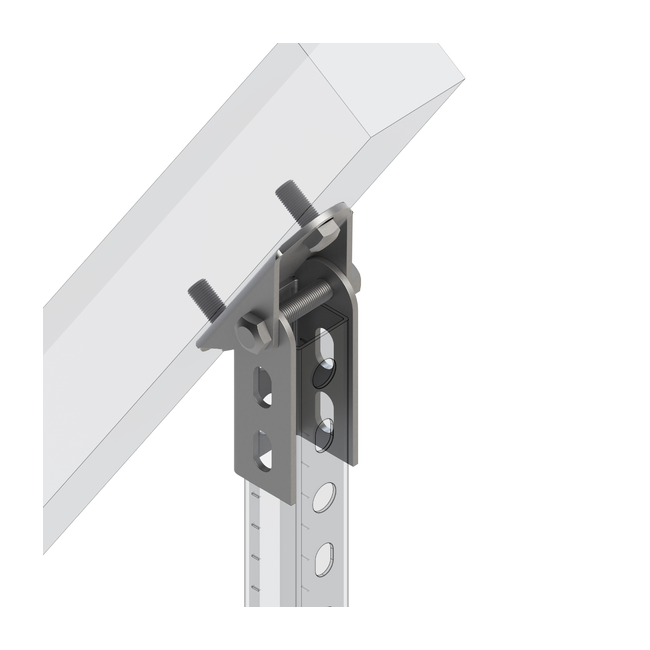

- Крепление профилей к любому базовому материалу.
- Монтаж на любых наклонных поверхностях (элементы перекрытий, выполненные на основе пространственных металлоконструкций, кровля быстровозводимых зданий и сооружений)
- Монтаж на поверхностях со сложной геометрией (сводах и каналах круглого сечения, шахтах, метрополитенов)
- Возможность использования как основы для решения различных задач по раскреплению инженерных коммуникаций (трубы, каналы, легкое оборудование, воздуховоды)
Преимущества Фланец седельный поворотный 38-41 4F6
- Высокая универсальность применения.
- Надежность и простота использования.
- Возможность выбора угла установки непосредственно на месте монтажа.
- Простой и быстрый монтаж посредством предварительно собранного модуля
