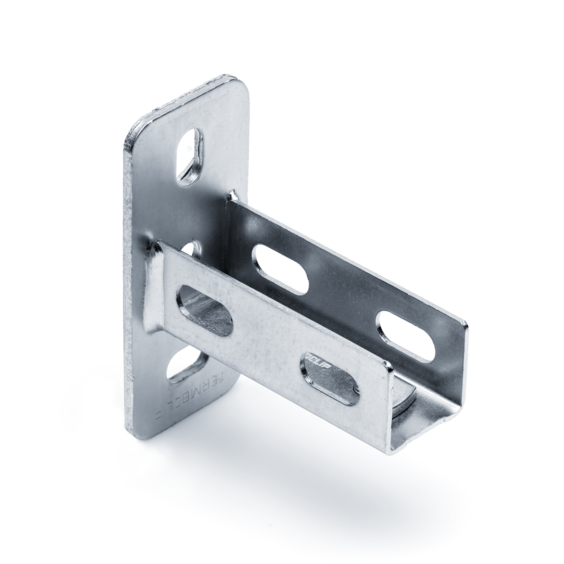

Фланец седельный универсальный TSF U 28 4F6 Termoclip характеристики
Фланец седельный универсальный TSF U 28 4F6 Termoclip описание
Назначение:

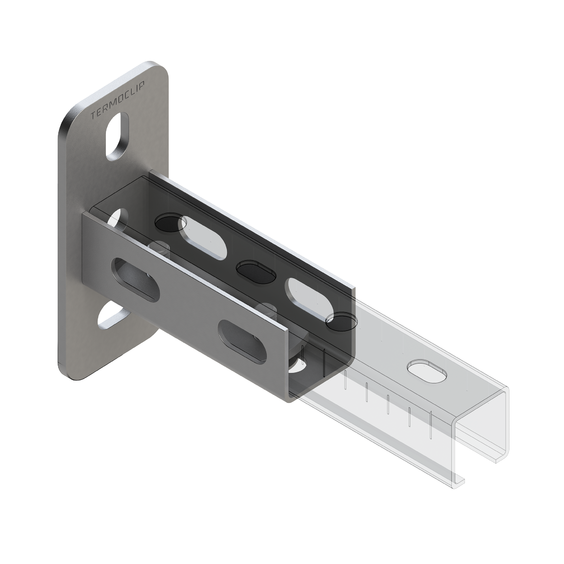

Фланец седельный идеально подходит для изготовления различных конструкций и соединений. С его помощью и с использованием монтажных профилей можно изготавливать устойчивые поперечины в стесненных условиях монтажа, например, в шахтах. Возможно применение седельного фланца для изготовления консолей настенного монтажа или же применение в качестве крепления для монтажных профилей при монтаже на потолках или полах. При этом профиль монтажный вставляется в фланец седельный и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка или усиливающих опор. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры.
Материал:
Сталь, гальваническое покрытие цинком.

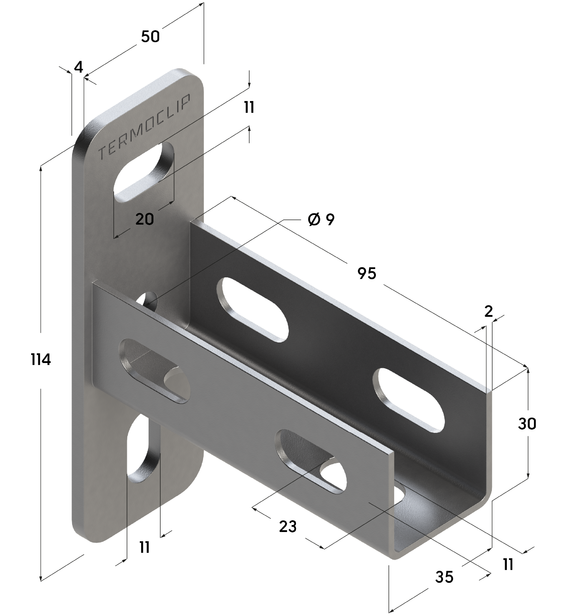

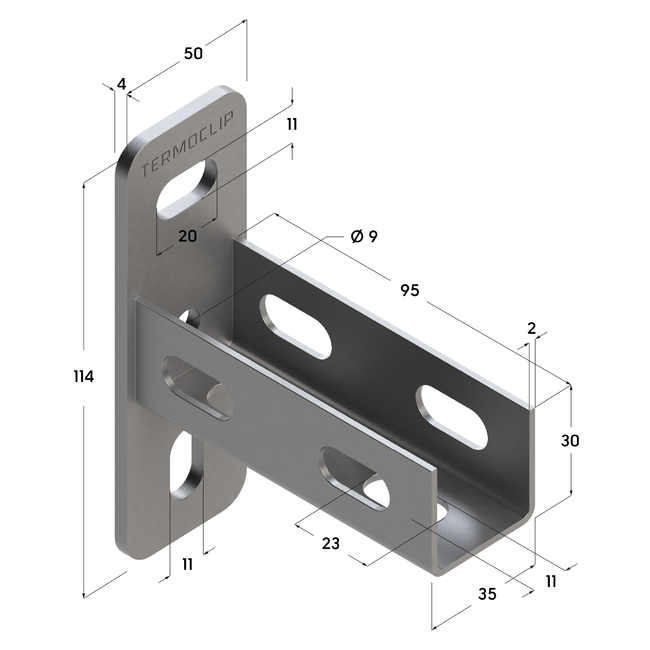

| Опорная площадка, мм | Седло | Вес, кг | ||||
| Длина / ширина, мм | Толщина, мм | Сечение, мм | Длина, мм | Толщина, мм | ||
| 114x50 | 4,0 | 35x30 | 95 | 2,0 | 0,35 | |
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Монтаж
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
- Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.
- Профиль может быть смонтирован открытием вниз или в сторону;
- Снижение трудозатрат при монтаже.
Преимущества Фланец седельный универсальный 28 4F6
- Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка;
- Жесткий соединительный элемент для несущих конструкций;
- Профиль может быть смонтирован открытием вниз или в сторону;
- Для удобства монтажа крепежные отверстия размещены под углом 90°;
- Простой монтаж.

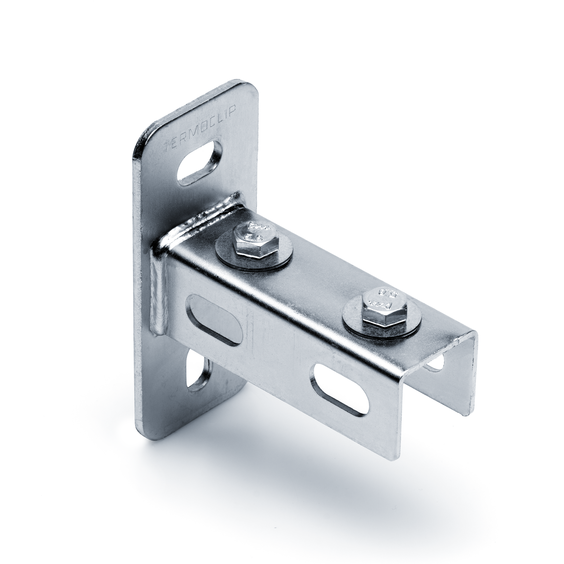

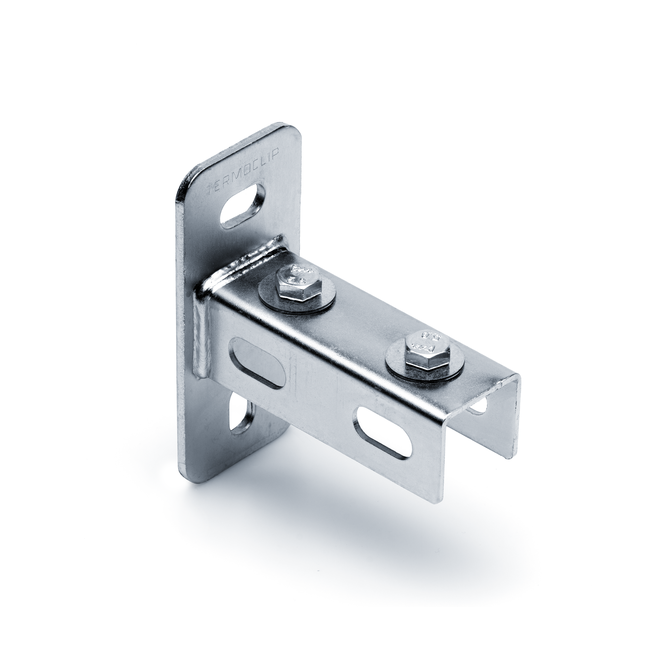

- Фланец седельный универсальный укомплектован соединительным элементом быстрого монтажа, состоящим из двойной гайки, 4 подкладных шайб и 2 шестигранных болтов М8.
