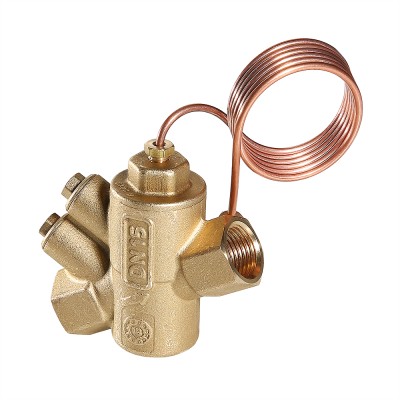

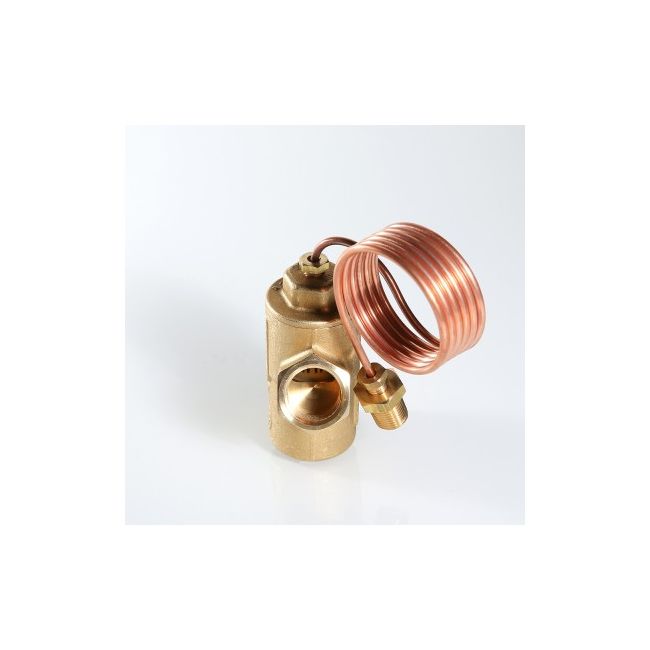

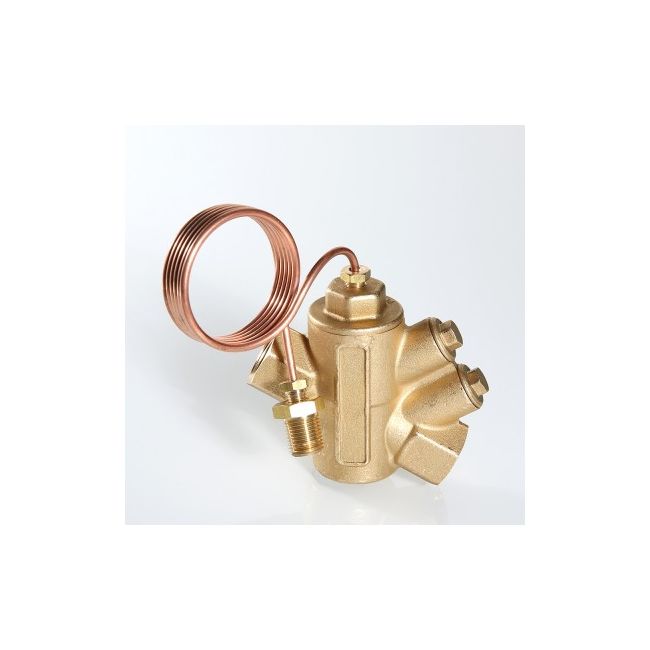

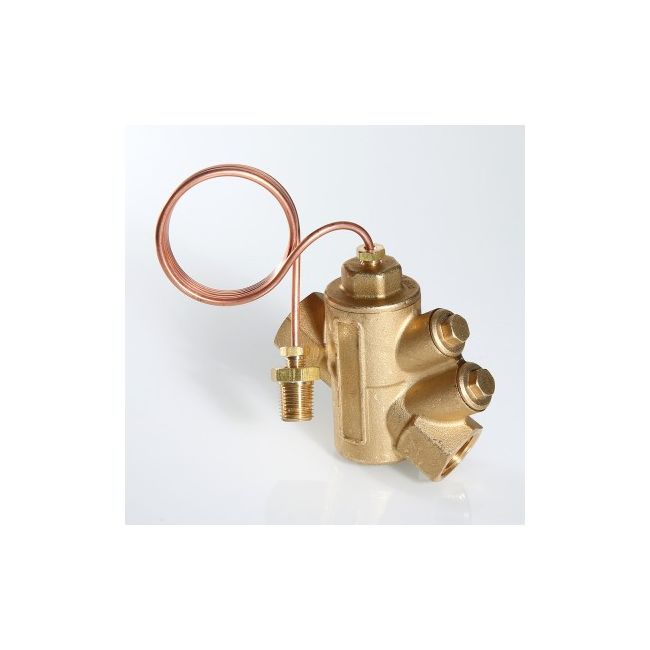

Автоматический регулятор перепада давления фиксированный ½” 20 кПа Valtec VT.044.G.0420 описание
Автоматический регулятор перепада давлений VT.044 предназначен для поддержания в динамическом режиме фиксированного перепада давлений (ΔРн) в двухтрубных системах отопления и охлаждения с переменным расходом.
Регулятор позволяет поддерживать фиксированный перепад давления (ΔРн) на участке между регулятором и точкой подключения импульсной трубки, тем самым ограничивая расход рабочей среды через регулируемый участок.
Основное назначение регулятора – совместная работа с балансировочным клапаном VT.054 в двухтрубных системах отопления. При этом балансировочным клапаном VT.054 устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре (ΔРу), а регулятором перепада давлений поддерживается расчетный перепад давления по этому участку (ΔРн). В случае, когда применение балансировочного клапана не требуется, импульсную трубку рекомендуется подключать к шаровому крану с дренажом и воздухоотводчиком VT.245, имеющему патрубки с внутренней резьбой 1/4” (см. примеры применения).

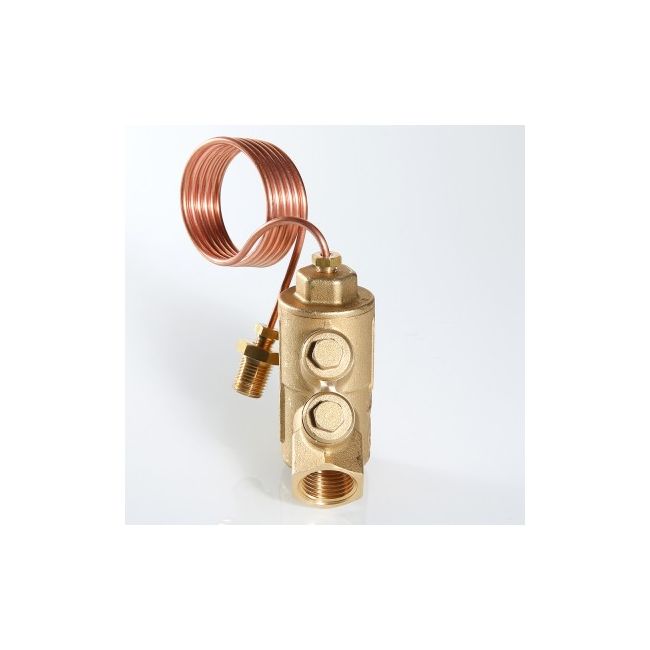

Патрубки корпуса регулятора VT.044. служат для подключения электронного прибора, измеряющего перепад давления и расход на клапане. Эти патрубки заглушены резьбовыми пробками.

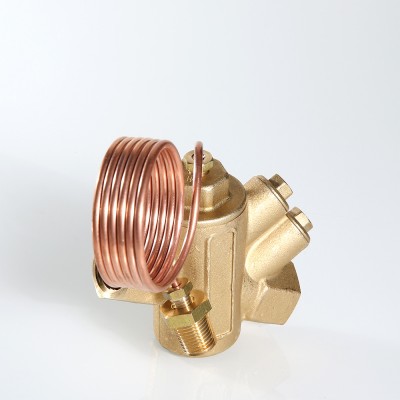

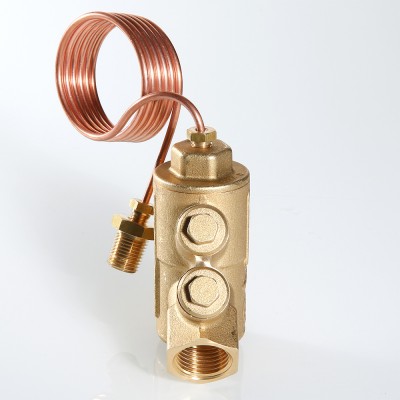

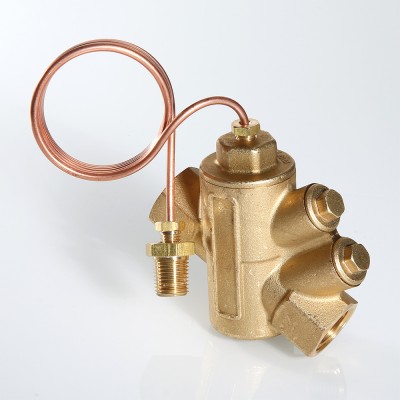

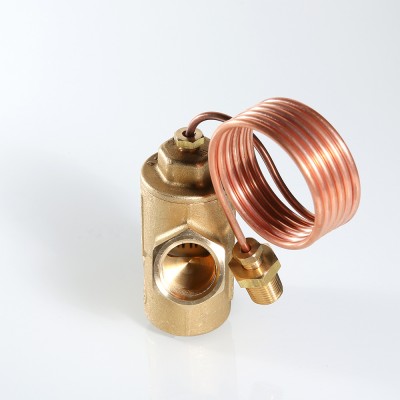

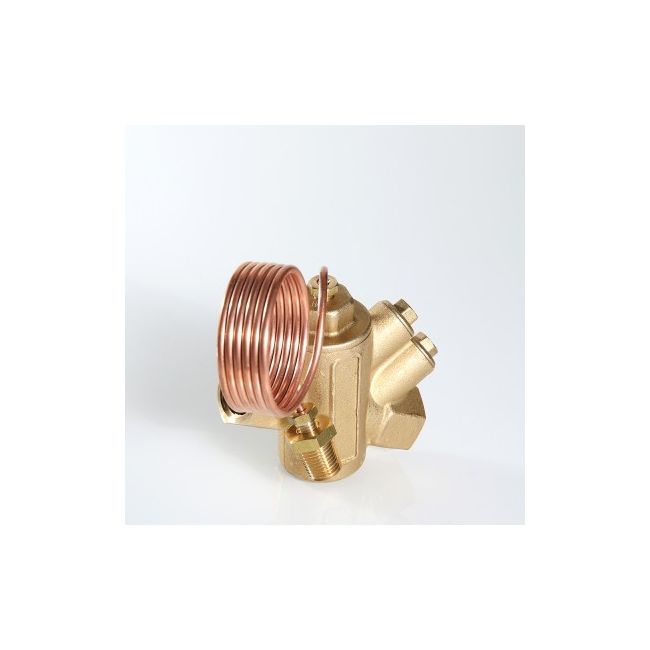

Картриджи автоматического регулятора давлений с комплектуются медной импульсной трубкой с адаптером М8 х 1/4” (наружная резьба) для подключения к балансировочному клапану VT.054 или шаровому крану VT.245.
