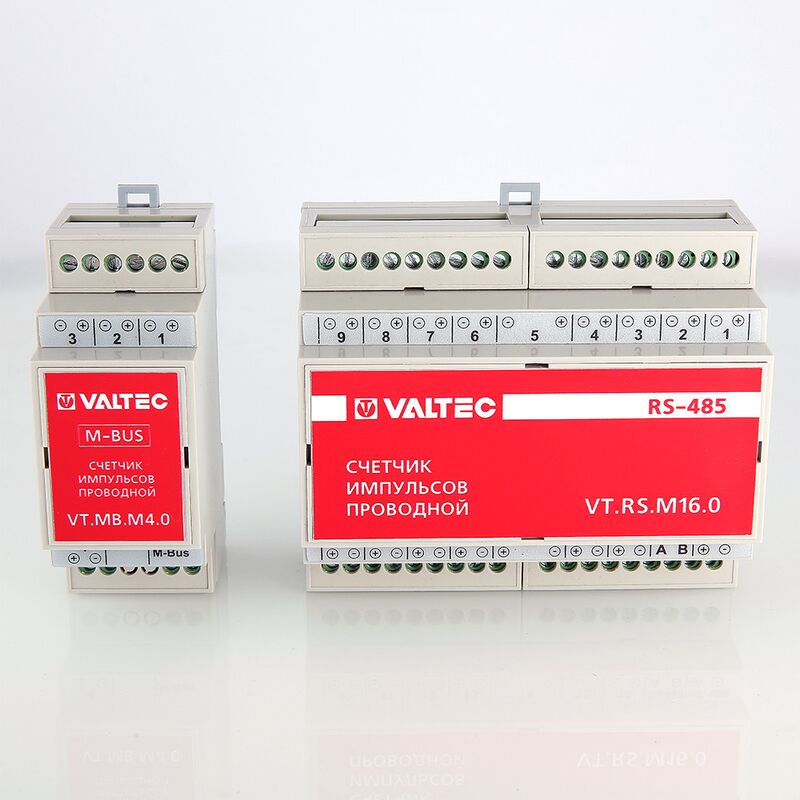

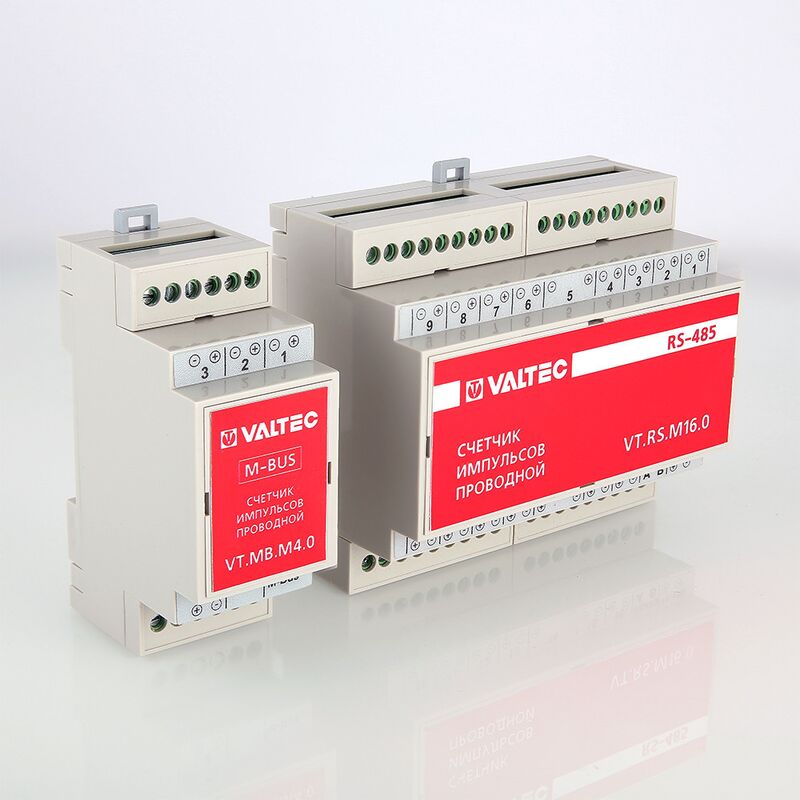

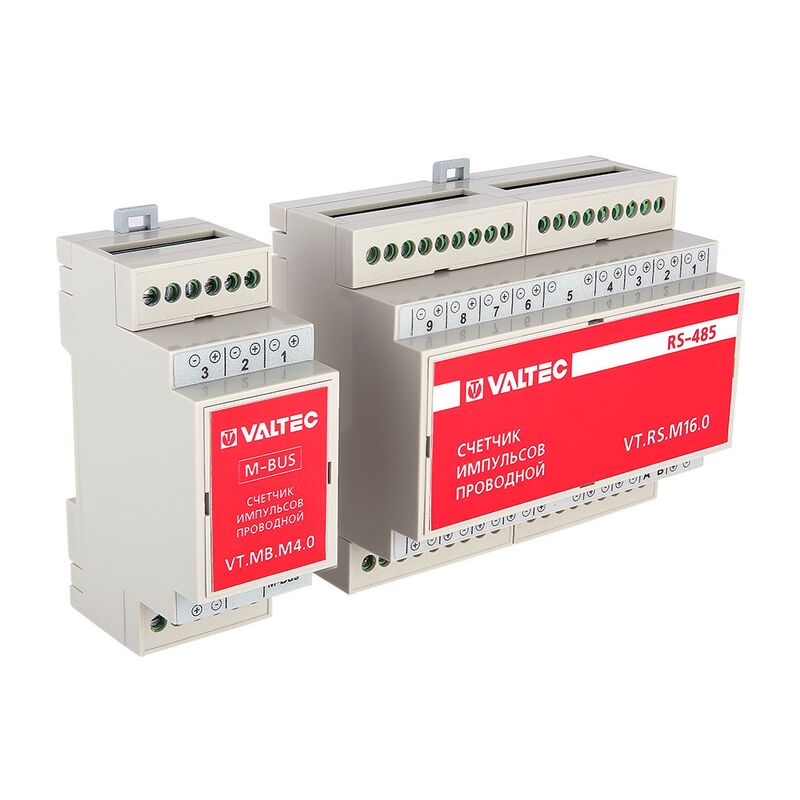

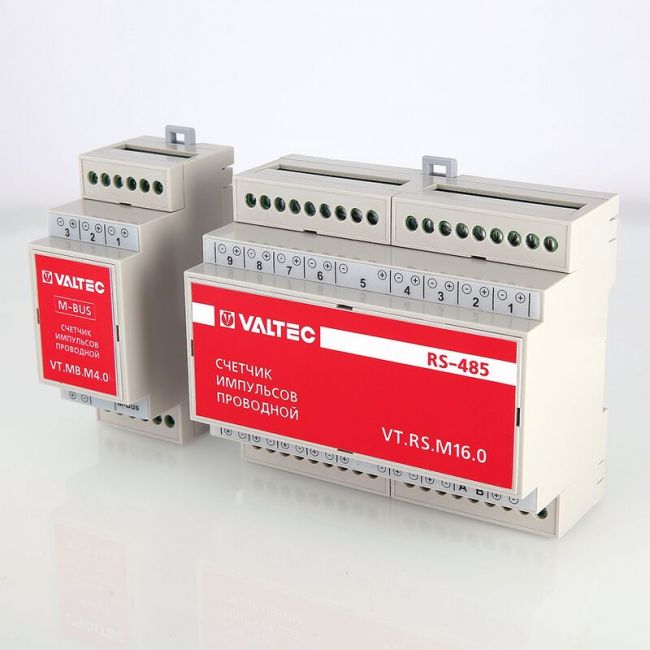

Счетчик импульсов пров. унив. СИПУ MB 4-х канальный Valtec VT.SIPU.MB.M4.0 описание
4 канала, внешнее питание, крепление на DIN-рейку, IP20
(VT.SIPU.MB) Счетчик импульсов проводной универсальный (СИПУ) позволяет производить подключение импульсных приборов учета к проводной системе диспетчеризации.
СИПУ VT.SIPU.MB производит подсчет импульсов от приборов учета, хранит информацию и передает данные на концентратор по цифровому интерфейсу M-BUS.
Подключение приборов учета к СИПУ осуществляется как по релейной схеме, так и по стандарту NAMUR, в зависимости от модели счетчика импульсов.
В зависимости от модификации счетчики импульсов могут быть 2-,4-,10-,16-канальными.

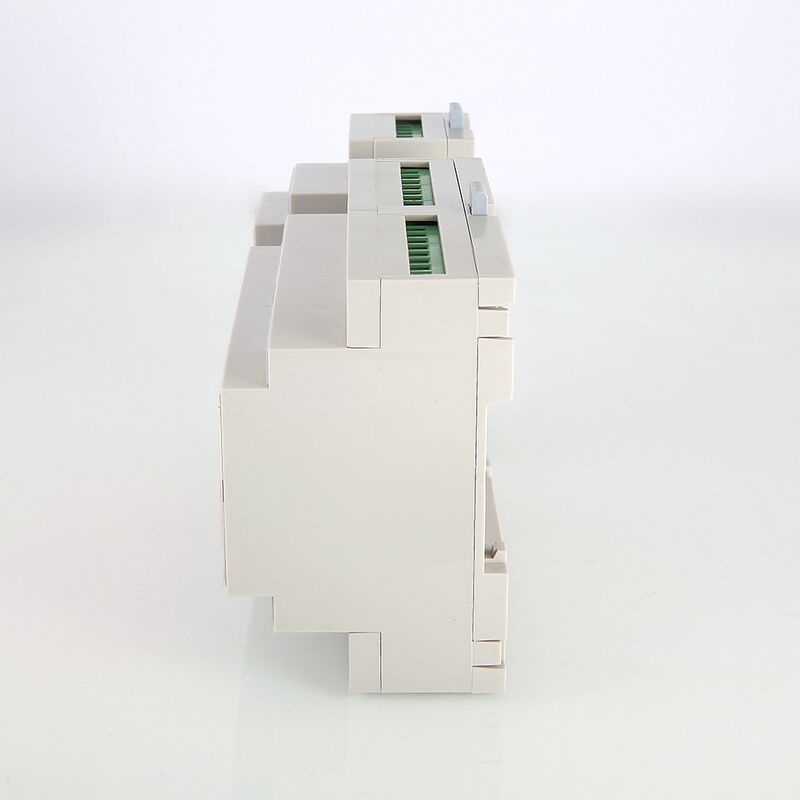

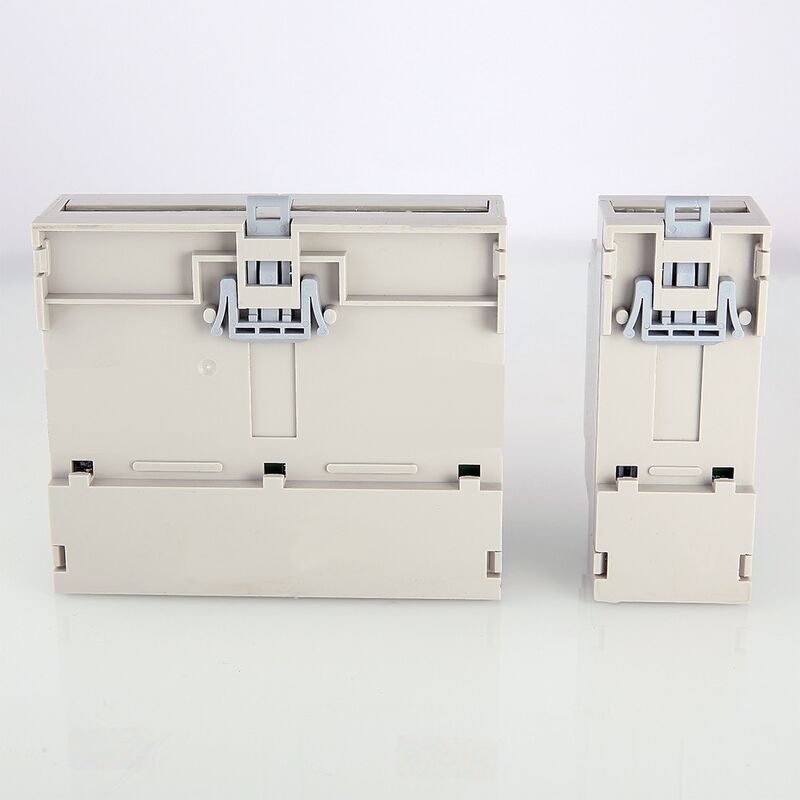

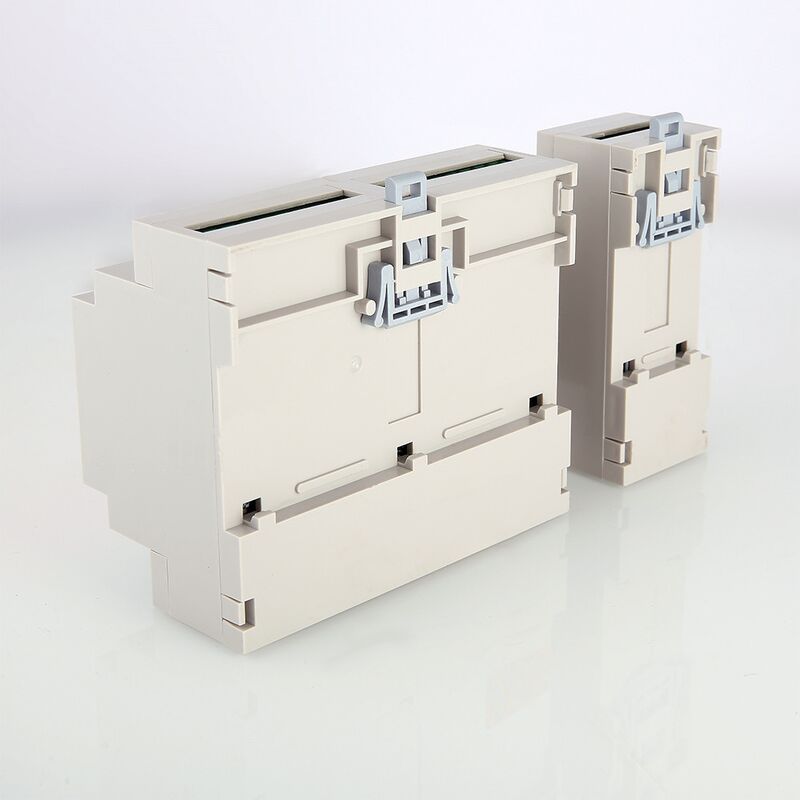

Исполнение корпуса:- стандартное, для крепления на DIN-рейку и степенью защиты IP20.
- специальное, с повышенной пылевлагозащитой IP65.
Питание приборов осуществляется от внешнего источника напряжением 7–15 В, при этом имеется встроенный источник питания, который позволяет производить подсчет импульсов в случае, если происходит ограничение подачи электроэнергии в доме.
Многоканальные счетчики импульсов выгодно использовать в коллекторных системах водоснабжения и отопления, для стояковых систем больше подходят 2- и 4-канальные приборы.
Назначение и область применения
1. Счетчики импульсов проводные универсальные (далее — счетчики) предназначены для измерений количества импульсов, поступающих от приборов учета энергоресурсов и передачи полученных
значений по проводным интерфейсам.
2. Счётчики предназначены для использования в системах автоматизированного сбора, контроля
и учета энергоресурсов АСКУЭР «VALTEC-SPUTNIK».
3.Счётчики, в зависимости от исполнения, имеют от 2 до 16 входов, предназначенных для подсчета
количества импульсов, поступающих от первичных приборов учета энергоресурсов (водосчетчики,
теплосчетчики, счетчики электроэнергии и т.п.).
4. Счётчики производят подсчет импульсов, поступающих на каждый счетный вход, и передают
измеренные значения, пересчитанные в количество физических величин, по интерфейсу RS-485
или M-Bus на концентратор или компьютер диспетчерского пункта. Одновременно передаются
данные о состоянии аварийных (потенциальных) входов.
5. Входы счётчиков могут функционировать в режиме как счетных, так и аварийных (потенциальных) входов.
6. При аварийном отключении внешнего питания счётчики продолжают накапливать и хранить
информацию за счет встроенного литиевого элемента питания напряжением 3,6 В.
7. Режим работы входов счётчиков задаётся при помощи программного обеспечения «Конфигуратор СИПУ» (доступно на сайте www.valtec.ru) при настройке счетчика. Это же программное
обеспечение обеспечивает отображение информации, поступающей от счётчиков, на персональном
компьютере.
8. Счетчик импульсов может использоваться в системах диспетчеризации различных отраслей
промышленности и народного хозяйства, в том числе и в жилищно-коммунальном хозяйстве.
9. К счётчикам можно подключать первичные приборы учета с выходным сигналом типа «сухой
контакт», «открытый коллектор» и NAMUR в зависимости от исполнения прибора.
10. Счётчики могут поставляться в трёх типах корпусов:
— корпус с креплением на DIN-рейку IP20;
— негерметичный корпус для настенного монтажа IP20;
— герметичный корпус для настенного монтажа IP65.
