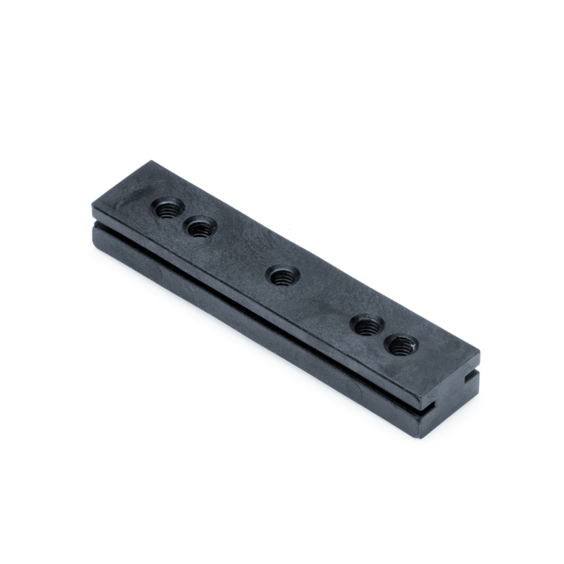

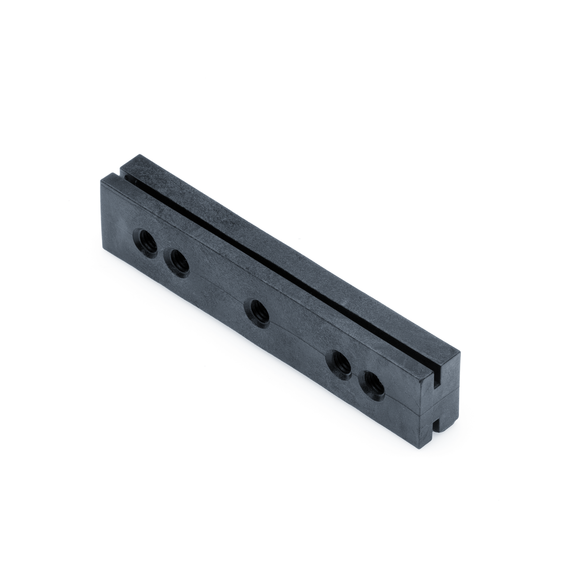

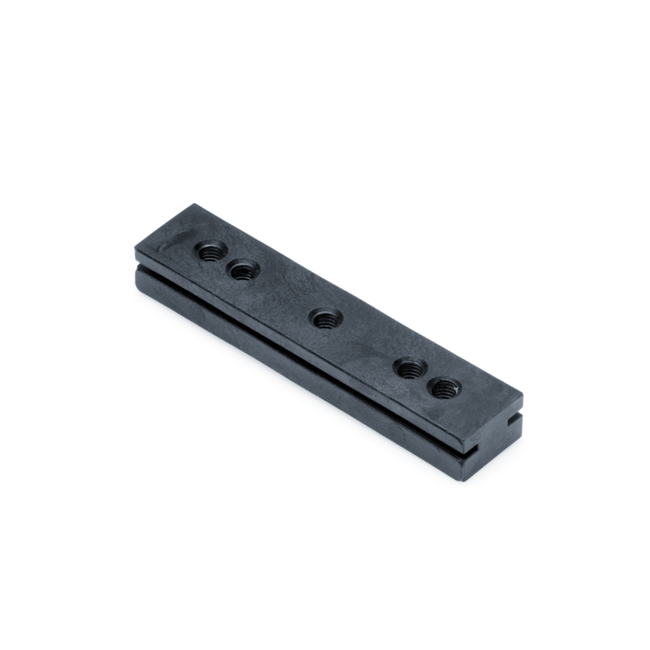

Опора скользящая TSE 38 F5 (40/8 шт/кор)
Опора скользящая TSE 38 F5 (40/8 шт/кор) характеристики
Производитель
Termoclip (Сделано в РФ)
Опора скользящая TSE 38 F5 (40/8 шт/кор) описание
Назначение:
Опора применяется вместе с сантехническими хомутами и предназначена для металлических и для пластмассовых труб. Используется как компенсационная опора обеспечивающая большие перемещения трубопроводов.
Материал:
Ультрамид армированный стекловолокном.

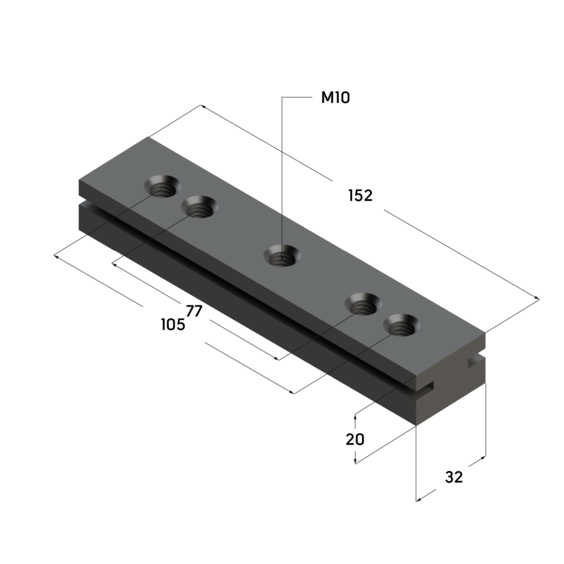

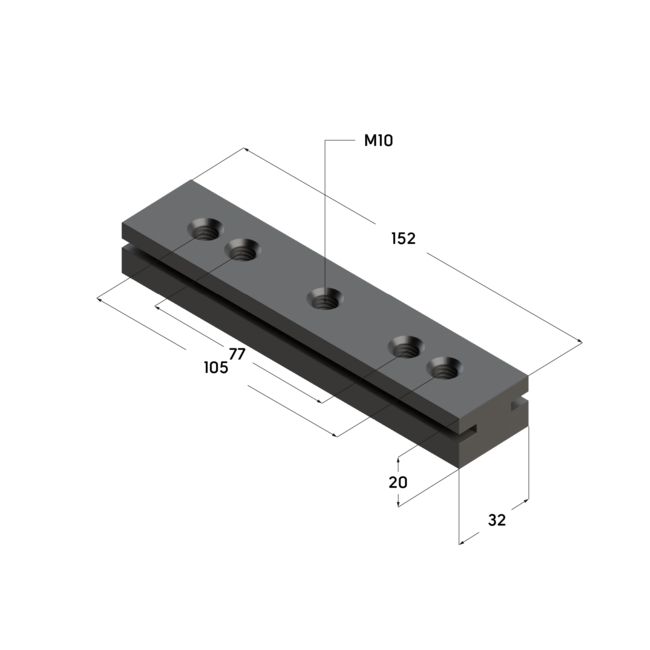

| Длина, мм | Ширина, мм | Высота, мм | Размер резьбы, мм | Вес, кг | Артикул |
| 152 | 32 | 20 | М10 | - | 09412001 |
Монтаж
- Используется при монтаже для горизонтальных и вертикальных легких трубопроводов.
- Применяется при монтаже как скользящее крепление.
- Подходит для монтажа и закрепления трубопроводов с термическим линейным расширением.

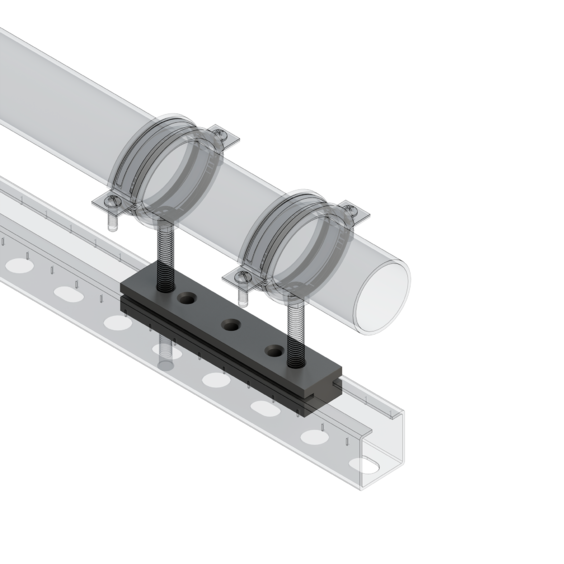

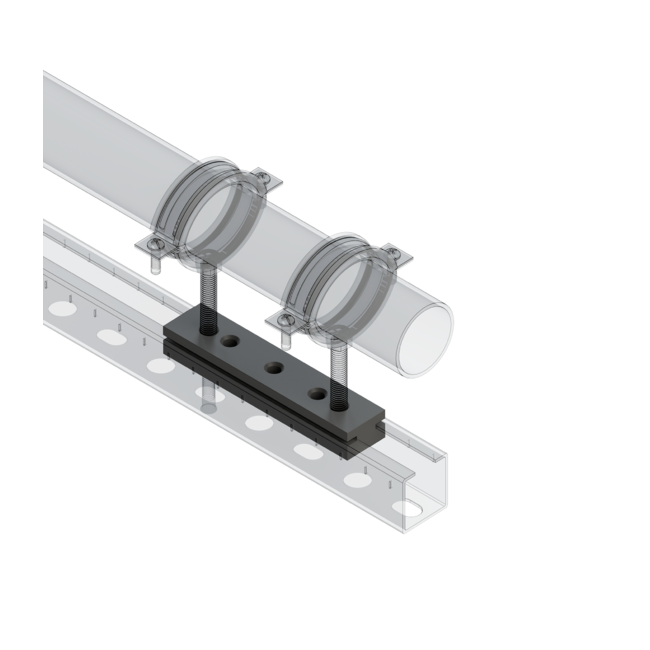

- Скользящее крестообразное крепление для линий перемещения в осевом и радиальном направлениях в сочетании с другими скользящими опорами.
- Используется при монтаже с трубными хомутами, шпильками, профилем и соединительными элементами.
Внимание:
- При монтаже следить за тем, чтобы шпилька была полностью закручена в башмак.
- При монтаже с хомутом шпилька должна выступать не более чем на 70 мм (для M8) и не более чем на 100 мм (для M10).
- Момент затяжки контргайки для шпильки M10 — 18 Hм.
Преимущества Опора скользящая 38 F5
- Свободно выбираемая длина линии перемещения путём выбора соответствующей длины профиля.
- При использовании узла из двух скользящих опор при низкой конструктивной высоте в размере всего лишь 50 мм (с профилем 38х40) обеспечиваются большие компенсации смещения труб в осевом и радиальном направлениях (угловое решение).
- Износостойкая скользящая опора, выдерживающая высокую нагрузку, изготавливается из ультрамида, армированного стекловолокном.
