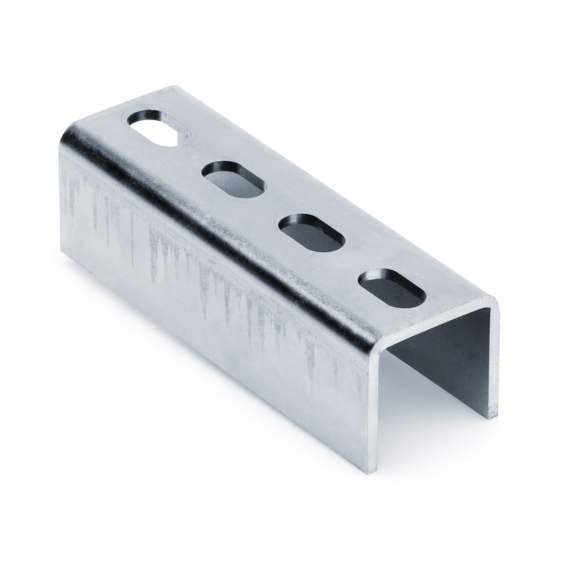

Соединитель профиля седельный TSC SC 41 4F4 Termoclip описание
Назначение:
Продольный стыковой соединитель в тяжелом и прочном исполнении для надежного монтажа и соединения профилей системы. Позволяет решать задачи удлинения конструктивных элементов, выполненных на основе профиля без существенного снижения несущих характеристик профиля.
Материал:
Сталь 4 мм, гальваническое покрытие цинком.

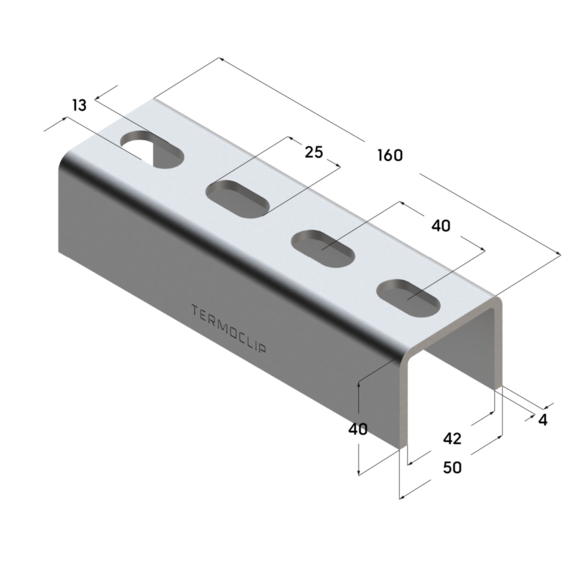

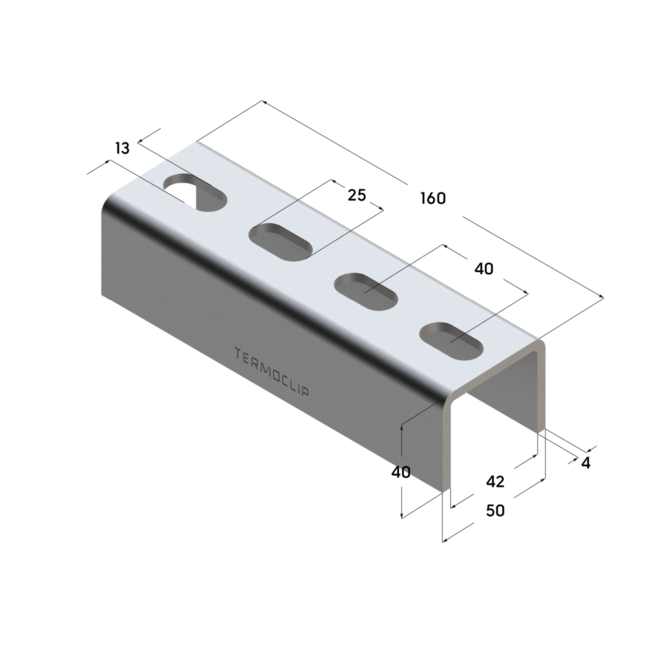

| Длина, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Артикул |
| 160 | 50 | 4 | 0,6 | 09248001 |
Монтаж
- Допускается использование при монтаже с целью наращивания заданной длины конструктива, выполненного на основе несущего монтажного профиля.

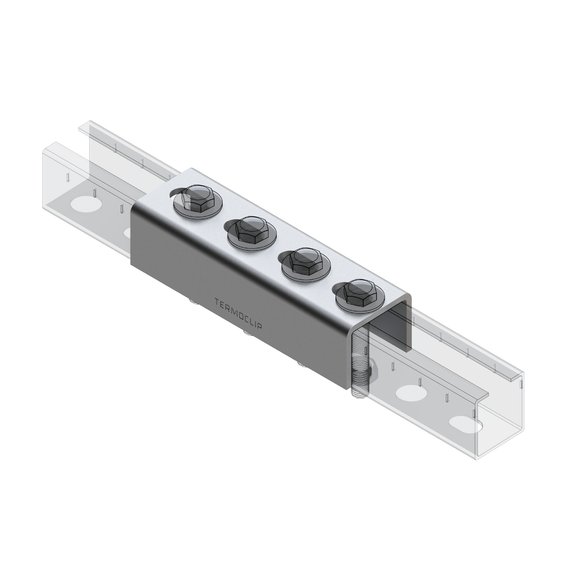

- При необходимости может использоваться для удлинения консолей, при соблюдении требований монтажа с помощью двух соединителей, что позволяет сохранить полный момент сопротивления основного профиля консоли.
- Может использоваться как крепежный модуль с предустановленными на него элементами оснастки (Т-образные болты, двойные гайки, шпильки, болты с шестигранной головкой), что обеспечит легкость монтажа.
Преимущества Соединитель продольный седельный 41 4F4
- Многообразные возможности монтажа в сочетании с монтажными профилями и консолями.
- Обеспечивает узловые соединения с достаточной требовательностью к нагрузочной способности.
- Удобство регулировки и фиксации при монтаже благодаря совместному использованию с гайками (ромбовидная, универсальная, усиленная).
- Простое увеличение длины профилей методом соединения между профилями 38-41.
- Использованием 2-х соединителей имеют полный момент сопротивления сечения профиля.
- Универсальность: требуется меньшее количество элементов для задачи соединения профиля.
- Соединение с геометрическим замыканием благодаря 4 винтам.
- Длинная направляющая соединяемых профилей исключает разрушение соединения на излом.
- Продольные отверстия в соединителе служат для выравнивания допусков при монтаже.
