Насосно-смесительный узел для теплого пола VALTEC COMBI.S
Насосно-смесительный узел для теплого пола VALTEC COMBI.S характеристики
Насосно-смесительный узел для теплого пола VALTEC COMBI.S описание

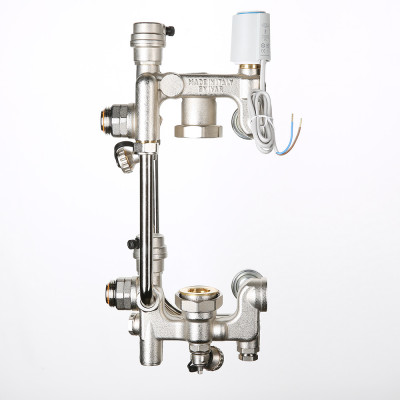

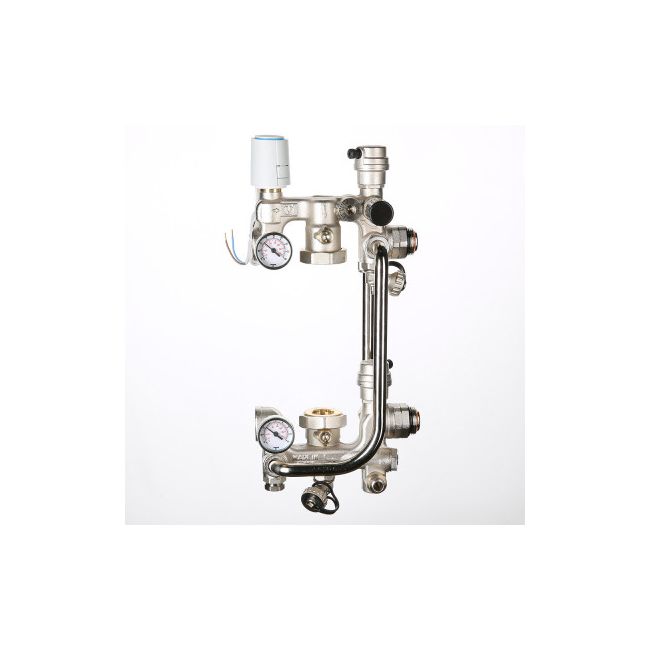

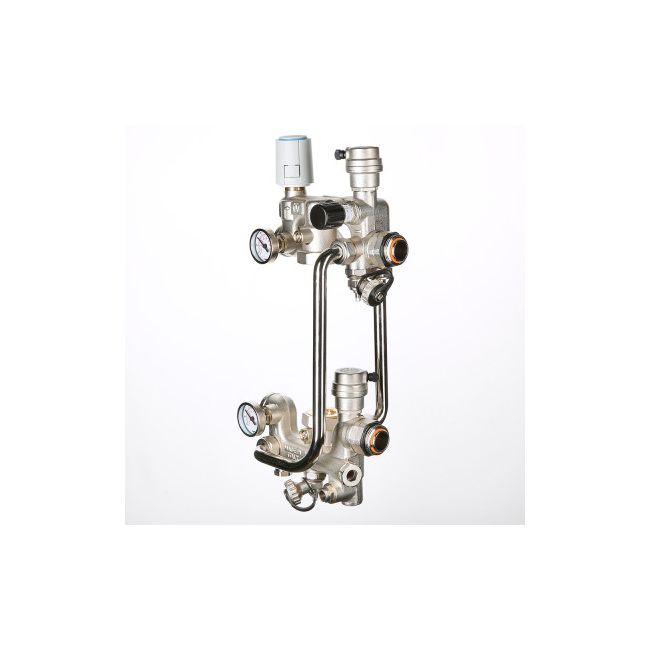

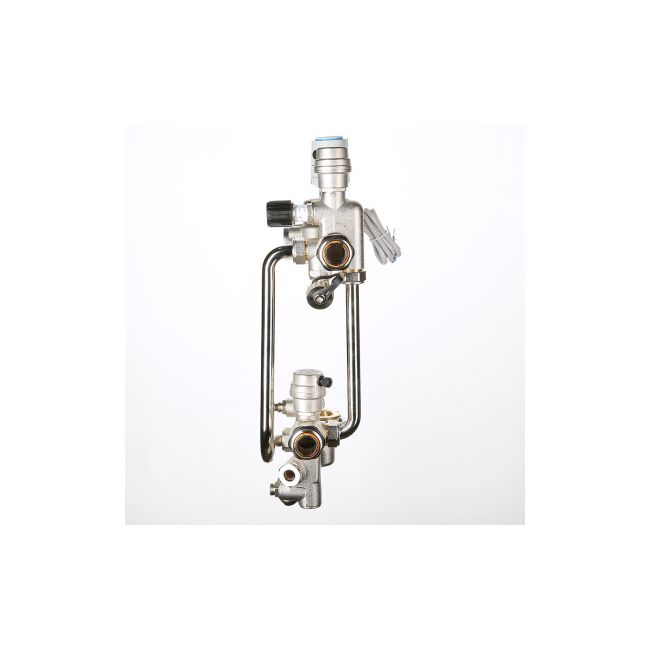

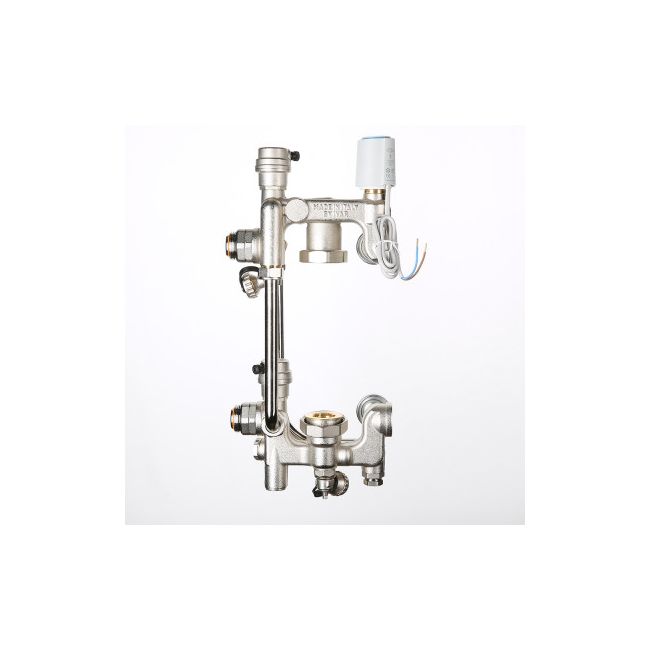

В насосно-смесительном узле для водяного теплого пола VALTEC COMBI.S.180.M приготовление теплоносителя с температурой, пониженной относительно температуры прямой линии первичного контура, происходит за счет подмеса жидкости из обратной линии вторичного контура. Регулирование осуществляется двухходовым клапаном, установленным на подающей линии первичного контура и оснащенным электротермическим сервоприводом VT.TE3041.0.024 (нормально закрытый).
Данная комплектация рассчитана на совместную работу с универсальным контроллером для смесительных узлов VT.K300.
Управление приводом осуществляется по ШИМ (широтно-импульсная модуляция) сигналу от контроллера VT.К300. ШИМ-сигнал позволяет обеспечить плавное пропорциональное ПИД-регулирование, при этом стоимость двухпозиционного привода гораздо ниже стоимости привода с аналоговым управлением.
- Другие основные элементы узла:
- балансировочный клапан вторичного контура (задает соотношение количества теплоносителя, поступающего из обратной линии вторичного контура и подающей линии первичного контура);
- балансировочный клапан первичного контура (позволяет произвести гидравлическую увязку узла с остальными элементами системы отопления);
- байпас с регулируемым перепускным клапаном;
- встроенные шаровые краны для перекрытия циркуляционного насоса;
- автоматические воздухоотводчики;
- сдвоенные ниппели для присоединения к коллекторной группе;
- два погружных термометра (температуру теплоносителя, поступающего в теплый пол, показывает дисплей контроллера);
- дренажная арматура.
| Технические характеристики | Значение |
| Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт | 15 |
| Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт | 20 |
| Межосевое расстояние выходов, мм | 200 |
| Монтажная длина насоса, мм | 180 |
| Температура рабочей среды, °С | 90 |
| Рабочее давление, бар | 10 |
| Управляющее напряжение сервопривода, °С | 10 |
| Присоединительный размер | G 1" |
| Средний полный срок службы, лет | 15 |
