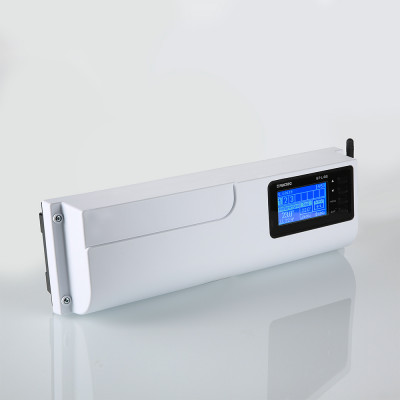

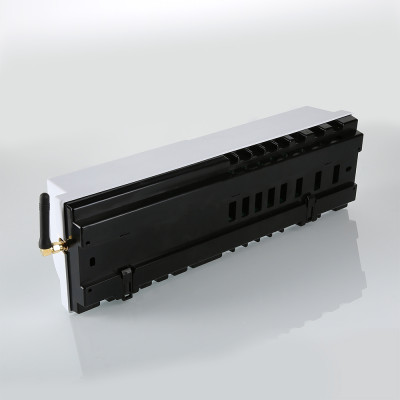

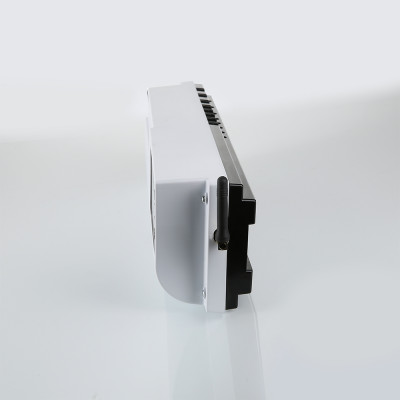

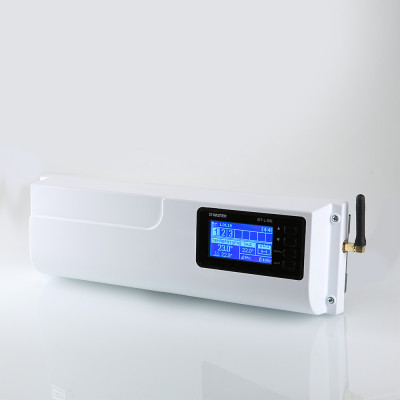

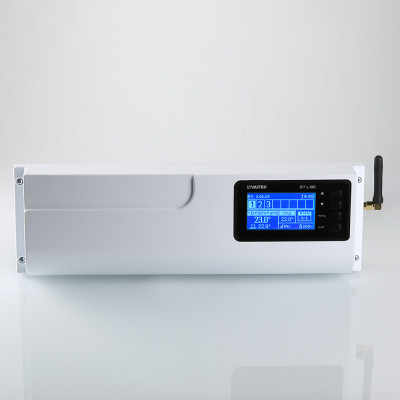

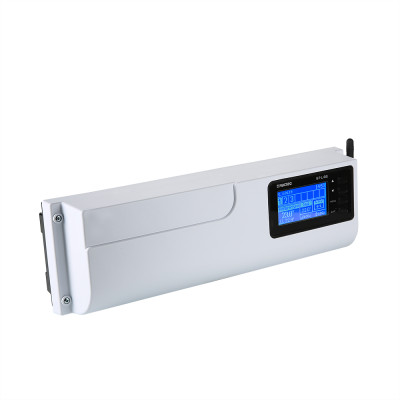

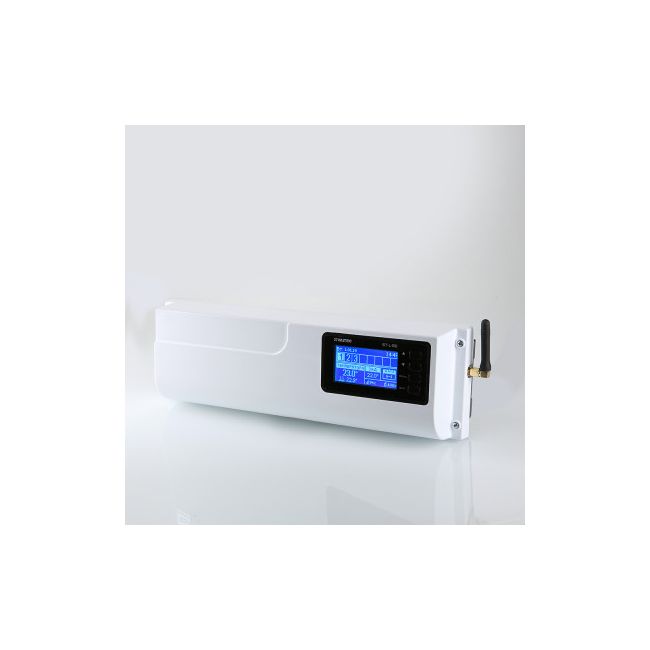

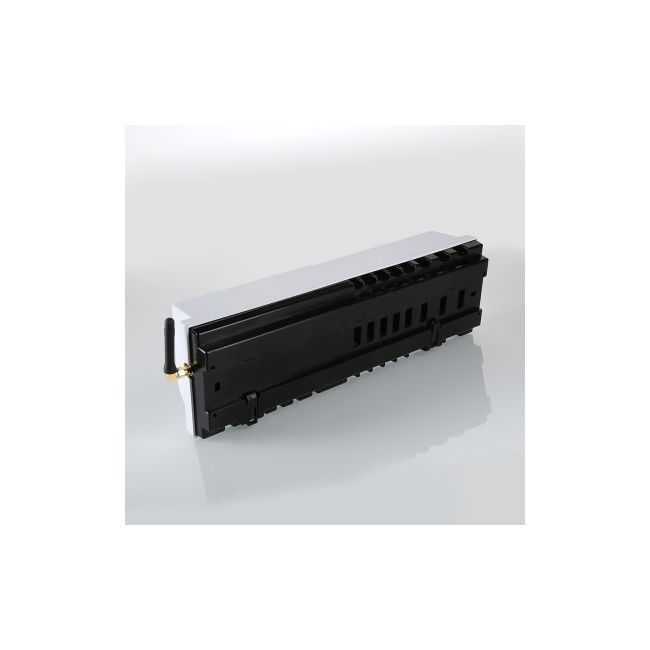

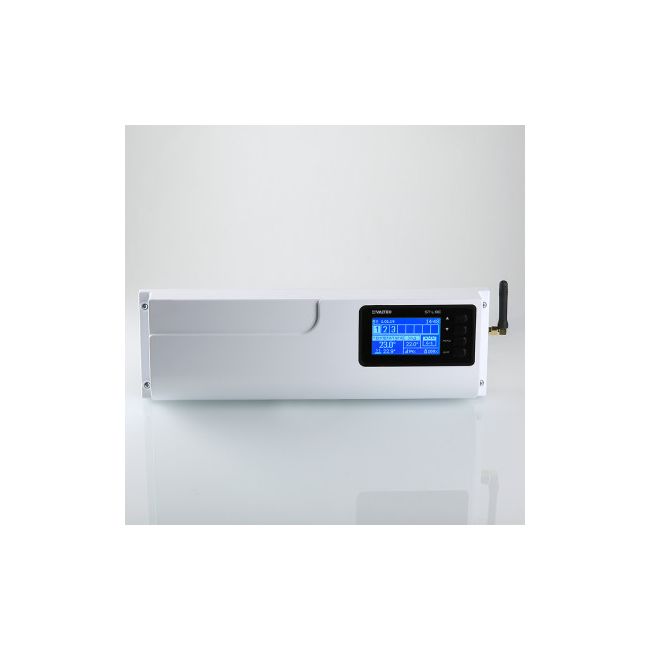

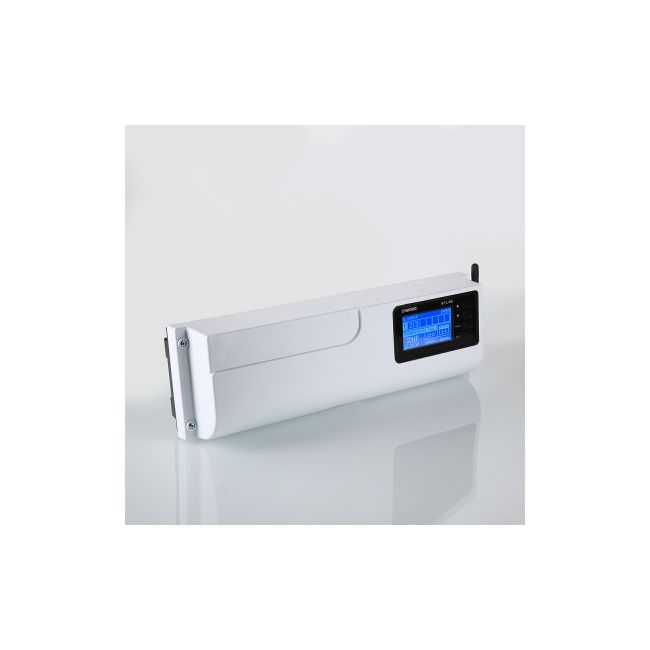

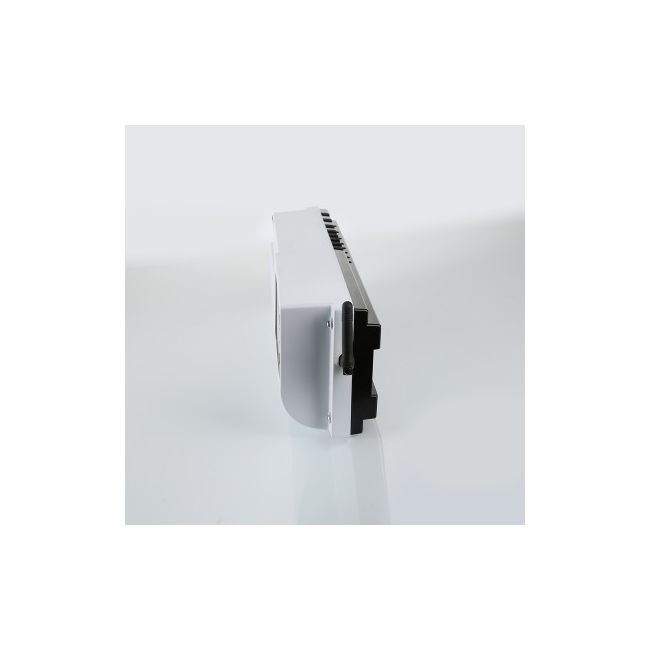

Беспроводной зональный контроллер Valtec VT.STL.8E.0 описание
Беспроводной зональный контроллер предназначен для управления приводами клапанов климатических систем зданий и сооружений в соответствии с информацией, получаемой от беспроводных датчиков температуры или терморегуляторов.
Контроллер может подключаться к сети Wi-Fi при помощи дополнительного модуля VT.ST.WIFI.RS.0, тем самым позволяя пользователю управлять климатической системой через Web-интерфейс или бесплатное мобильное приложение «eМодул», доступное для скачивания в Play Market и Apple Store.
Контроллер имеет возможность одновременного управления восьмью температурными зонами. К каждой температурной зоне можно подключить:- до двух беспроводных температурных датчиков или терморегуляторов;
- до шести проводных электротермических приводов как нормально-открытого (НО) так и нормально-закрытого (НЗ) типа;
- до шести беспроводных сервоприводов типа VT.STT.868.0.
К контроллеру можно подключать следующее дополнительное оборудование:- беспроводной датчик температуры наружного воздуха VT.C8.ZR.0;
- до трех проводных датчиков типа KTY 2 кОм. Проводной датчик может быть назначен на любую из восьми температурных зон, либо в качестве датчика наружного воздуха;
- циркуляционный насос отопительного контура;
- отопительный котел с управлением типа «сухой контакт»;
- интернет-модуль VT.ST.WIFI.RS.0;
- выносную панель управления VT.STM.8E.0.
Каждая температурная зона может работать в одном из четырех основных режимов:- Местный график – назначается для каждой из восьми зон;
- Глобальный график – распространяется на все температурные зоны;
- Постоянная температура – стандартный режим работы по заранее заданной температуре;
- Лимит времени – режим работы по заданной температуре в течении заданного интервала времени.
Помимо основных режимов работы, контроллер позволяет делать упрощенную настройку, путём выбора одного из четырех режимов работы для каждой зоны:- Нормальный режим – работа по заданному графику или установленной температуре;
- Режим «отпуск» – работа по заданной пониженной температуре (по умолчанию температура для всех зон +10 °С);
- Экономичный режим – работа по заданной пониженной температуре (по умолчанию температура для всех зон +18 °С);
- Комфортный режим – работа по заранее заданной комфортной температуре (по умолчанию температура для всех зон +24 °С).
Для каждой температурной зоны доступно погодное регулирование, в зависимости от показаний проводного или беспроводного датчика температуры наружного воздуха. При достижении заданного значения наружного воздуха (от +5 до +35 °С) клапан отопительного переводится в закрытое положение.
Зональный контроллер отключает отопительный котел и циркуляционный насос в случае, если во всех температурных зонах отсутствует запрос на отопление. При необходимости, можно задать температурные зоны, участвующие в алгоритме отключения насоса, а также установить время задержки срабатывания реле управления котлом и циркуляционным насосом.
