Анализатор качества канала связи

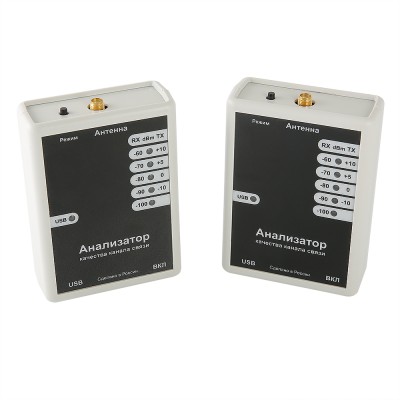

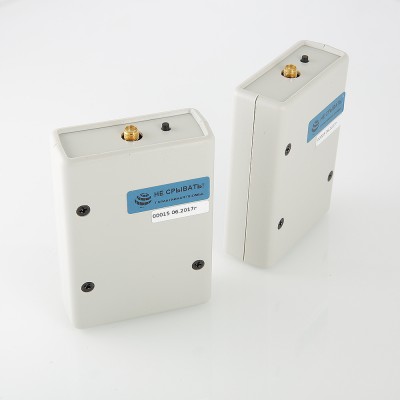

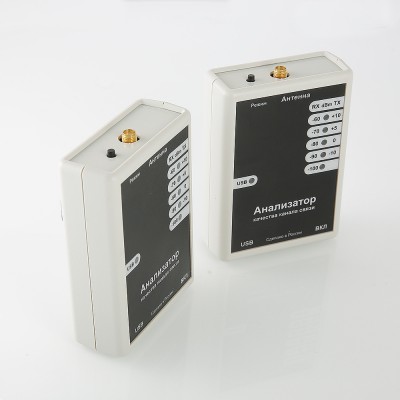

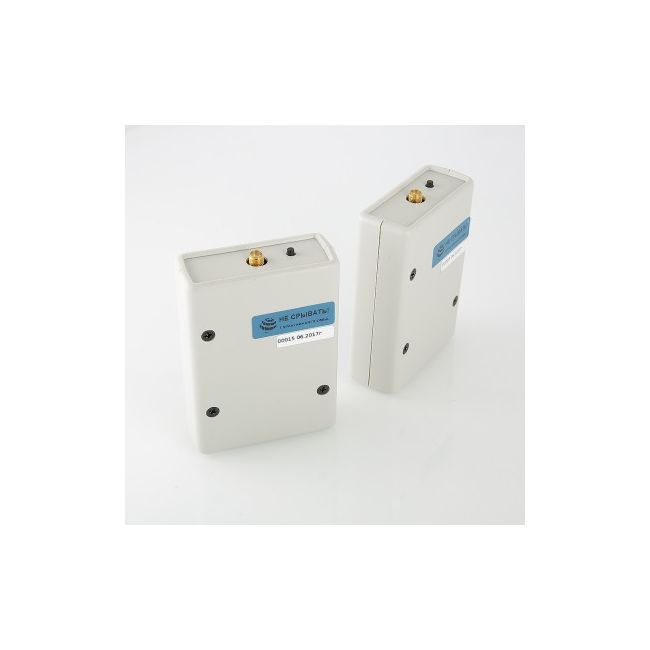

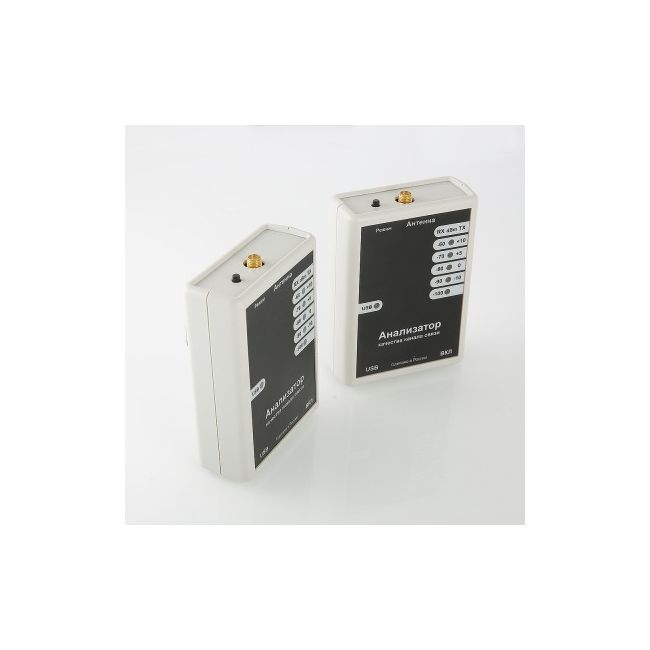

Анализатор качества канала связи (АККС) VT.WRA предназначен для определения качества прохождения радиосигнала с целью поиска наиболее оптимального размещения приёмных и передающих радиоустройств АСКУЭ VALTEC SPUTNIK.

АККС может работать как в режиме передачи радиосигнала, так и его приёма.

При работах по оптимизации размещения приёмных и передающих радиоустройств используется два АККС, при этом один работает в качестве передатчика сигналов, а второй – в качестве приёмника. Передатчик один раз в три секунды отправляет посылку в формате M-Вus, имитируя абонентский прибор учёта. В момент передачи на светодиодной шкале вспыхивает количество светодиодов, соответствующее мощности передаваемого сигнала. По умолчанию мощность установлена в 10 мВт, что соответствует значению “+10 dBm”.

Приёмник сканирует эфир в поиске пакета в формате M-Bus от нужного передатчика. Номер нужного передатчика записывается в память устройства через интерфейс USB. В режиме поиска светодиоды поочередно переключаются до тех пор, пока не будет принят пакет с нужным адресом передатчика и корректной контрольной суммой. При слабых сигналах пакеты могут приходить с ошибками. В этом случае пакет будет проигнорирован. Как только прибор примет корректный пакет данных от нужного передатчика, на шкале отразится уровень принятого сигнала.

Использование анализатора качества канала связи позволяет разместить приёмники и передатчики радиосигнала в местах с гарантированной устойчивой радиосвязью.
