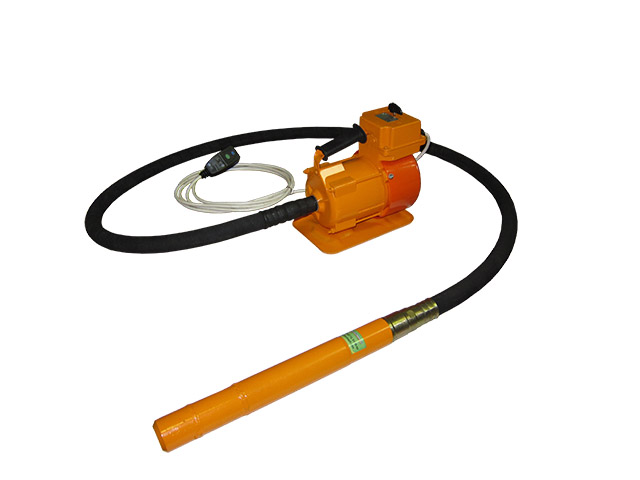

Вибратор глубинный ВИ-1-17-3, вал 3м, наконечник д. 51мм, 220В

Компект: электропривод, вал, вибронаконечник.
ВИБРОНАКОНЕЧНИК
Наружный диаметр вибронаконечника, мм:51
Длина вибронаконечника, мм:420
Частота колебаний синхронная, Гц: 285
Вынуждающая сила при синхронной частоте колебаний, кН: 3,85
Статический момент бегунка, кг·см:0,12
Тип вибрационного механизма: планетарный
Масса, кг не более: 3,9

ЭЛЕКТРОПРИВОД
Тип: асинхронный с коротко – замкнутым ротором, однофазный
Класс изоляции: Е
Номинальная мощность, кВт: 1,4
Номинальная потребляемая мощность, кВт: 1,7
Напряжение, В:220
Частота тока, Гц: 50
Номинальная частота вращения ротора мин –1:2800
Сила тока, А:7,5
Режим работы по 12.2.013.0-91 ГОСТ 183-74: 6 мин/4 мин
Емкость рабочих конденсаторов, МкФ ГОСТ 183-74: 20
Габаритные размеры, мм: 350х180х270
Масса, кг: 13

ГИБКИЙ ВАЛ
Направление вращения: правое
Длина, м: 3
Допускаемый радиус изгиба, мм, не более: 300
Масса, кг, не более: 8
Масса рабочего комплекта (один вибронаконечник, электродвигатель, один гибкий вал), не более, кг: 25
УЗО
Напряжение, В: 220
Отключающий дифференциальный ток, мА: 10
Время отключения при номинальном дифференциальном токе, мс: 30

Вибронаконечник имеет планетарный вибрационный механизм. Диаметр вибронаконечника подбирается с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника. Чем больше диаметр, тем больше площадь воздействия на бетон. Для привода вибронаконечника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Для передачи вращения от электродвигателя к вибронаконечнику применяется вал силовой гибкий с броней. Питание электропривода осуществляется от однофазной сети переменного тока частотой 50 Гц и напряжением 220В через устройство электрозащитного отключения. (УЗО)
